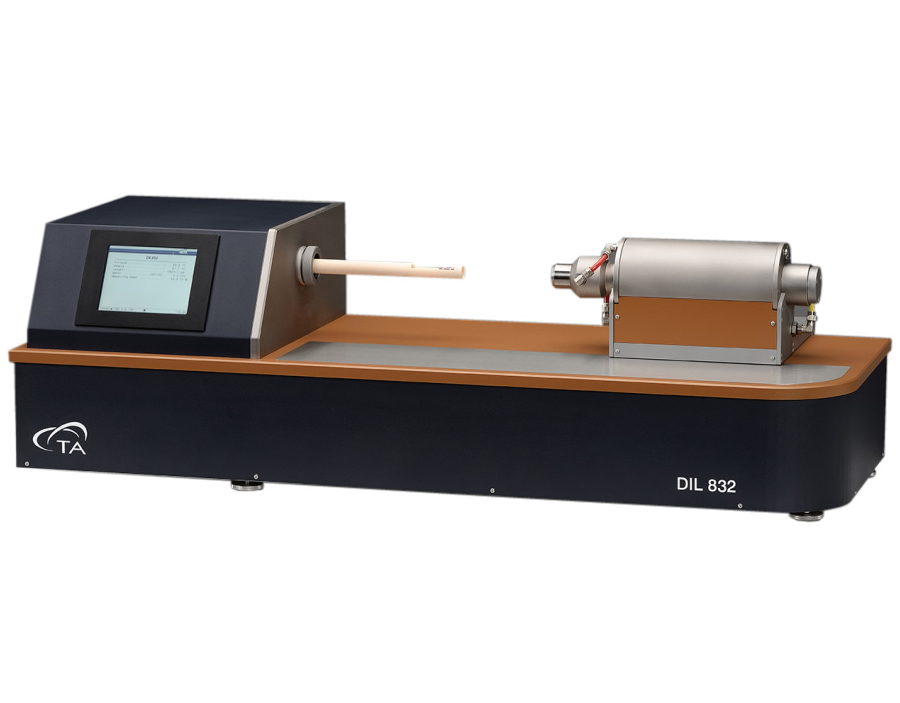

DIL 832 高分解能True Differential™水平プッシュロッド式膨張計

DIL 832は次のような卓越した独自の技術と機能を多数搭載した、研究開発施設での機械特性および寸法特性の評価に最適なツールです：TAインスツルメンツ独自のTrue Differential™技術、特許取得済みの1 nm 高分解能オプティカルエンコーダー、新しい動的ファーナスファミリー、および新しいリニア式サンプルロードモーター。このため、試験対象のアプリケーションまたは材料を問わず、市場で入手可能な最高の性能を備えた水平プッシュロッド式膨張計となっています

サンプルロードは、0.01～1.00 Nの範囲、0.01 Nの荷重分解能と、5000 µmの全測定範囲にわたって0.01 N以上の線形性を備えたリニアモーターにより保証されています.

新たに特許を取得した光学式インクリメンタルエンコーダにより、正確にクラス最高の分解能1 nmまでの長さ測定を実現します。これによって、より短いサンプルの測定を実現しているだけでなく、極めて優れた∆L分解能を維持しています.

新たな設計が施された測定ヘッドの外装と能動的な電気的・熱的安定化機能により、これまでに例のない検出コアの安定性を確保しています。TAインスツルメンツ独自のTrue Differential™技術と独自に設計されたTAインスツルメンツのファーナスを組み合わせることで、DIL 832は業界最高レベルの精度0.01 x 10^-6 K^-1のCTEを実現しています.

DIL 832は自動的に初期サンプル長を記録し、最大25 mmのサンプル長と最大6 mmの直径に対応しています.

水冷式ファーナスは最大50 K/分の非常に動的な温度プログラミング機能を提供しますが、何よりも1000°Cから室温まで冷却するのに要する時間は13分となっており、競合する機器と比較して最大で15倍も短くなっています.

内蔵電子部品によりネットワーク接続が提供され、一体型のタッチスクリーンを使って機器の多数の機能を直接実行し、測定パラメーターやテスト完了時間をリアルタイムに表示することができます.

すべての膨張計の測定システム内の材料は安定していますが、大幅な寸法の変化が全く発生しないわけではありません。これは特に幅広い加熱または冷却温度に対応している手法に当てはまり、これらの材料には検体と同等の寸法変化が発生する場合があります。正確性を確保するため、試験実施適正基準では各温度プログラムを実行するたびに、類似した特性・類似した形状および類似したサンプルサイズの参照材料を使用して機器の較正を行うことが要求されています。しかしながら、様々な不確定要素が較正曲線の精度に影響を与えることによって、時間と共に再現性に重大な誤差が発生し、測定結果の正確性にも影響を与える可能性があります.

TAインスツルメンツ独自のTrue Differential^TMを採用したDIL 832は、測定システムの寸法変化を適切かつ完全に保証する唯一のシステムです。これによって、オプティカルエンコーダーはサンプルの実際の変化のみを測定することができます。このため、不明な較正係数へ依存しない線形熱膨張曲線を実現しています。さらに、CTE値の正確度と精度が大幅に向上しています。試験対象の材料は問いません.

水平プッシュロッド設計に基づき、DIL 832内では特にサンプルホルダー内での摩擦を最小に抑えるため、検体はサンプルサポート上に配置されています。プッシュロッド自身に印加される荷重によって、熱処理を受けている間、測定システムとの機械的な接点が維持されます.

温度範囲に応じて、測定システムおよびサンプルホルダーの材料には石英ガラスやアルミナを使用することができます。DIL 832の寸法変化は、1 nmの正確な分解能を備えたインクリメンタル光学式エンコーダによって検出・測定が行われます

水平膨張計では、特に研究開発施設がしばしば試験を必要としている未知の材料、取り扱いの面倒な材料または急速に縮小する材料などのサンプルへの荷重印加を重要な特徴としています。適正な負荷は測定対象のイベント、イベントの発生率、時間、および事件の温度範囲によって変化します。DIL 832のリニア磁気モーターは、5000 µmの全測定範囲にわたって0.01～1.0Nの範囲の真に一定したサンプルロードを保証します.

材料

ポリマー、セラミックス、ガラス、建築材料、高性能材料、金属、合金。レーザーフラッシュ装置と接続して使用するのに最適

産業

学術、先端セラミックス、建築材料、ガラス、自動車、航空宇宙、防衛、金属および非金属産業、エレクトロニクスおよびマイクロエレクトロニクス、再生可能エネルギー
