圧力セル

圧力セルのアクセサリ

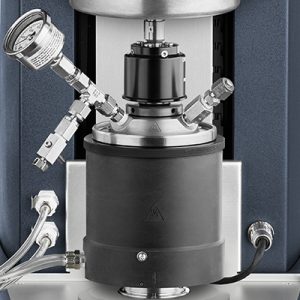

圧力セルは-10 °C～150 °Cの温度範囲で最大138 bar (2,000 psi) まで加圧できる密閉容器です。圧力がサンプルの揮発性によって発生する自己加圧モード、または、通常は空気もしくは窒素ガスの高圧タンクを用いて高い圧力をかけることによって使用できます。アクセサリには26 mmの円錐形ローターが含まれ、オプションのベインローターとスターチローターもあります。必要なすべての配管とゲージはマニホールドアセンブリとして含まれます。圧力セルはレオロジー特性に対する圧力の影響の研究、および、大気圧で揮発する材料の研究に最適です。

技術

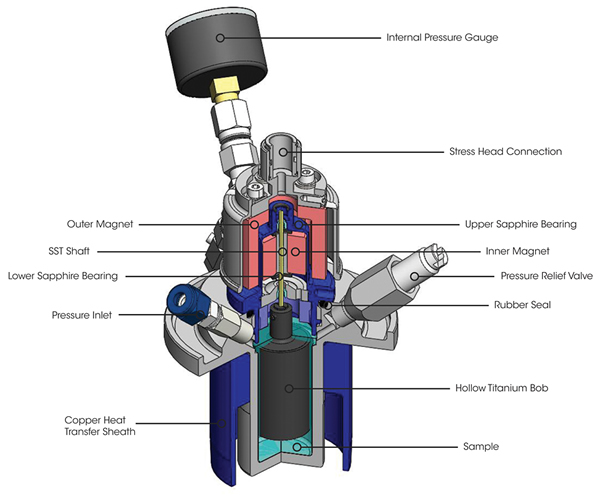

圧力セルアクセサリはペルチェ共軸円筒ジャケットに使用されます。密閉、加圧されたボリュームは高圧に耐えるステンレス鋼製カップに格納され、熱伝導を最適にするために銅製のシースに囲まれています。カップには、圧力インレット、内圧計、圧力解放バルブも接続されています。外部磁石アセンブリはリオメーターのドライブシャフトに取り付けられ、強力なレアアース磁石を含んでいます。ローターアセンブリには、外部磁石アセンブリと磁気的に結合して浮遊している内部磁石が含まれ、これがチタン製中空円筒ローターを駆動します。ローターシャフトは低摩擦の窒化チタンでコーティングしたステンレス鋼から作られ、高精度サファイアベアリングの上と下で支えられます。この革新的で強力な磁気結合、低摩擦ベアリング設計によって、定常剪断と動的測定を可能にします。
