Unübertroffenes, dynamisches Einsatzspektrum und Vielseitigkeit bei Anwendungen, die bis zu 3 kN erfordern.
Wichtige Merkmale
- Hochauflösende und hochgenaue Wegmessung
- Leistungen im statischen Bereich bis hin zum dynamischen Bereich mit 100 Hz für eine Vielzahl an Anwendungen
- Optionale Torsionsmotoren mit 14 Nm, 24 Nm oder 49 Nm Drehmoment für multiaxiale Versuchsanwendungen
- Aufnahme einer Vielzahl an Prüfkammern, einschl. temperaturgeregelter Kochsalzbäder und Klimaprüfkammern für hohe/niedrige Temperaturen
Technische Daten der Baureihe 3300
| Produktdaten | ElectroForce 3310 | ElectroForce 3330 |
| Kraft – Spitze/Max. Sinus (N) | ± 1000 N | ± 3000 N |
| Kraft – Statisch oder EFF (dauerhaft) | ± 700 N | ± 2100 N |
| Verformungsbereich | 25 mm | 25 mm |
| Lineargeschwindigkeit | 0.013 μm/s – 1.5 m/s | 0.013 μm/s – 2.0 m/s |
| Frequenz | 0.00001 Hz – 100 Hz | 0.00001 Hz – 100 Hz |
| Optionen für Torsionsmotoren | ||
| Option mit Standarddrehmoment | ||
| Drehmoment – Spitze/Max. | ± 14 N-m | ± 24 N-m |
| Drehmoment – Statisch oder EFF (dauerhaft) | ± 14 N-m | ± 24 N-m |
| Option mit hohem Drehmoment | ||
| Drehmoment – Spitze/Max. | – | ± 49 N-m |
| Drehmoment – Statisch oder EFF (dauerhaft) | – | ± 42 N-m |
| Rotation | Drehantrieb (standardmäßig +/-10 Umdrehungen) | Drehantrieb (standardmäßig +/-20 Umdrehungen) |
| ES-Option (verlängerter Hub) | ||
| Verformungsbereich | 150 mm | 150 mm |
Vorteile der Motortechnologie
Reliable testing
Zuverlässige Prüfungen
Durch den reibungsfreien Motor sind eine exakte Regelung und eine lange Lebensdauer mit Milliarden Zyklen gesichert.
Der von TA ElectroForce konzipierte, entwickelte und gefertigte ElectroForce®-Motor entspricht den höchsten Qualitätsnormen.
High-fidelity, responsive control
Hochgenaue, responsive Regelung
Exakte Regelung und hohe Auflösung erlauben eine exaktere Bestimmung der Materialeigenschaften.
Sehr geringe bewegliche Masse des Motors – dadurch hervorragender Frequenzgang
Low-force control applications
Anwendungen mit geringer Kraft
Keine Motorreibung und kein klemmender Motor – exakte Versuche mit geringer Kraft.
Für die unterschiedlichsten Versuche mit geringer Kraft wird eine breite Palette von Motoren mit Drehmomenten zwischen 22 N und 15 kN angeboten.
10-year ElectroForce® motor warranty
10 Jahre Garantie für den ElectroForce®-Motor
Der ElectroForce®-Motor wird von TA ElectroForce nach präzisen Normen entwickelt, konstruiert und gefertigt.
Der reibungsfreie Aufbau gewährleistet eine optimale Regelung und lange Lebensdauer für verschiedenste Anwendungen zur Bestimmung der Haltbarkeit.
Clean, electromagnetic technology
Saubere, elektromagnetische Technologie
ElectroForce®-Standardsysteme können in Reinräumen oder Inkubatoren eingesetzt werden und sind dadurch besonders vielseitig.
Die effiziente Umwandlung der elektromagnetischen Kraft ist für viele Prüfumgebungen ideal.
Energy-efficient technology
Energieeffiziente Technologie
Geringere Betriebskosten durch effiziente Nutzung der Energie.
Sofortiger Beginn der Versuche dank laborfreundlicher Geräte und einfacher Installation.
Keine teure Infrastruktur, keine Kontamination – Sie sparen Anschaffungs- und Betriebskosten.
Vorteile der Softwaretechnologie
Easy-to-use, flexible software
Benutzerfreundliche, flexible Software
Versuchskonfiguration und Statusfenster zur Anleitung der Benutzer
Kundenspezifisch anpassbare Fenster und Ansichten
Intuitiver und konfigurierbarer Versuchsaufbau
Überwachung mehrerer Versuche
Direct control over your data
Direkte Kontrolle Ihrer Daten
Anpassbare und flexible Datenerfassung
Kontrolle der Datenerfassung vor und während des Versuchs
Die Daten werden selbst dann gespeichert, wenn der Versuch unerwartet abbricht.
Real-time test parameter control
Echtzeit-Prüfparameterkontrolle
Anpassung von Wellenformen in Echtzeit
Der Versuch muss nicht gestoppt werden, wenn wichtige Versuchsparameter neu konfiguriert werden müssen.
Security and history tracking
Sicherheit und Erfassung des Versuchsverlaufs
Höhere Sicherheit durch Benutzeranmeldung
Sicherer Arbeitsplatz mit Audit-Rückverfolgbarkeit
Schutz der Messdateien durch sicheres Dateisystem
3330 Series II Axial/Torsion
3330 Series II Axial/Torsion
Kombinierte Axial- und Torsionsbelastung mit Regelung der Rotation und des Drehmoments

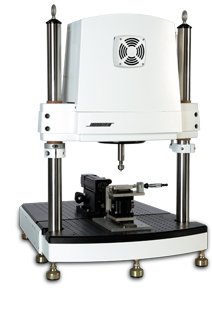

3330 Series II Dental Wear
3330 Series II Dental Wear
Die ElectroForce®-Prüfgeräte 3330 in der Konfiguration zur Bestimmung des Verschleißes von Zahnersatz eignen sich ideal zur Bestimmung des Ermüdungsverhaltens und der Verschleißeigenschaften dieser von Natur aus spröden Materialien, beispielsweise vollkeramischer Zahnkronen.
3330 Series II Multi-specimen Fatigue
3330 Series II, zur Untersuchung des Ermüdungsverhaltens an mehreren Proben
Prüfung mehrerer Proben zur Bestimmung der Ermüdungseigenschaften und des Ausfalls durch individuelle Lastmessungen
Prüfgerät zur Untersuchung des Ermüdungsverhaltens an mehreren Proben
- Beschreibung
-
ElectroForce® 3330-Prüfgeräte der Baureihe II sind für eine Vielzahl von Prüfungen gut geeignet, beispielsweise für ASTM- und ISO-Standardprüfungen medizinischer Geräte, zur Materialcharakterisierung und zur Prüfung der langfristigen Haltbarkeit. Die Baureihe ElectroForce 3300 umfasst zwei Prüfgeräte: das ElectroForce 3310 mit einer maximalen Kraft von 1000 N und das ElectroForce 3330 mit einer maximalen Kraft von 3000 N. Beide Prüfgeräte können Prüfungen ausführen, die im Bereich von einem Durchlauf pro Tag (statische Prüfung) und 100 Hz liegen. Wählen Sie die Kraftkapazität aus, die für Ihre Prüfbedürfnisse ausreichend ist.
Wichtige Merkmale
- Hochauflösende und hochgenaue Wegmessung
- Leistungen im statischen Bereich bis hin zum dynamischen Bereich mit 100 Hz für eine Vielzahl an Anwendungen
- Optionale Torsionsmotoren mit 14 Nm, 24 Nm oder 49 Nm Drehmoment für multiaxiale Versuchsanwendungen
- Aufnahme einer Vielzahl an Prüfkammern, einschl. temperaturgeregelter Kochsalzbäder und Klimaprüfkammern für hohe/niedrige Temperaturen
- Technische Daten
-
Technische Daten der Baureihe 3300
Produktdaten ElectroForce 3310 ElectroForce 3330 Kraft – Spitze/Max. Sinus (N) ± 1000 N ± 3000 N Kraft – Statisch oder EFF (dauerhaft) ± 700 N ± 2100 N Verformungsbereich 25 mm 25 mm Lineargeschwindigkeit 0.013 μm/s – 1.5 m/s 0.013 μm/s – 2.0 m/s Frequenz 0.00001 Hz – 100 Hz 0.00001 Hz – 100 Hz Optionen für Torsionsmotoren Option mit Standarddrehmoment Drehmoment – Spitze/Max. ± 14 N-m ± 24 N-m Drehmoment – Statisch oder EFF (dauerhaft) ± 14 N-m ± 24 N-m Option mit hohem Drehmoment Drehmoment – Spitze/Max. – ± 49 N-m Drehmoment – Statisch oder EFF (dauerhaft) – ± 42 N-m Rotation Drehantrieb (standardmäßig +/-10 Umdrehungen) Drehantrieb (standardmäßig +/-20 Umdrehungen) ES-Option (verlängerter Hub) Verformungsbereich 150 mm 150 mm - Technologie
-
Vorteile der Motortechnologie
Reliable testing
Zuverlässige Prüfungen
Durch den reibungsfreien Motor sind eine exakte Regelung und eine lange Lebensdauer mit Milliarden Zyklen gesichert.
Der von TA ElectroForce konzipierte, entwickelte und gefertigte ElectroForce®-Motor entspricht den höchsten Qualitätsnormen.
High-fidelity, responsive control
Hochgenaue, responsive Regelung
Exakte Regelung und hohe Auflösung erlauben eine exaktere Bestimmung der Materialeigenschaften.
Sehr geringe bewegliche Masse des Motors – dadurch hervorragender Frequenzgang
Low-force control applications
Anwendungen mit geringer Kraft
Keine Motorreibung und kein klemmender Motor – exakte Versuche mit geringer Kraft.
Für die unterschiedlichsten Versuche mit geringer Kraft wird eine breite Palette von Motoren mit Drehmomenten zwischen 22 N und 15 kN angeboten.
10-year ElectroForce® motor warranty
10 Jahre Garantie für den ElectroForce®-Motor
Der ElectroForce®-Motor wird von TA ElectroForce nach präzisen Normen entwickelt, konstruiert und gefertigt.
Der reibungsfreie Aufbau gewährleistet eine optimale Regelung und lange Lebensdauer für verschiedenste Anwendungen zur Bestimmung der Haltbarkeit.
Clean, electromagnetic technology
Saubere, elektromagnetische Technologie
ElectroForce®-Standardsysteme können in Reinräumen oder Inkubatoren eingesetzt werden und sind dadurch besonders vielseitig.
Die effiziente Umwandlung der elektromagnetischen Kraft ist für viele Prüfumgebungen ideal.
Energy-efficient technology
Energieeffiziente Technologie
Geringere Betriebskosten durch effiziente Nutzung der Energie.
Sofortiger Beginn der Versuche dank laborfreundlicher Geräte und einfacher Installation.
Keine teure Infrastruktur, keine Kontamination – Sie sparen Anschaffungs- und Betriebskosten.
Vorteile der Softwaretechnologie
Easy-to-use, flexible software
Benutzerfreundliche, flexible Software
Versuchskonfiguration und Statusfenster zur Anleitung der Benutzer
Kundenspezifisch anpassbare Fenster und Ansichten
Intuitiver und konfigurierbarer Versuchsaufbau
Überwachung mehrerer Versuche
Direct control over your data
Direkte Kontrolle Ihrer Daten
Anpassbare und flexible Datenerfassung
Kontrolle der Datenerfassung vor und während des Versuchs
Die Daten werden selbst dann gespeichert, wenn der Versuch unerwartet abbricht.
Real-time test parameter control
Echtzeit-Prüfparameterkontrolle
Anpassung von Wellenformen in Echtzeit
Der Versuch muss nicht gestoppt werden, wenn wichtige Versuchsparameter neu konfiguriert werden müssen.
Security and history tracking
Sicherheit und Erfassung des Versuchsverlaufs
Höhere Sicherheit durch Benutzeranmeldung
Sicherer Arbeitsplatz mit Audit-Rückverfolgbarkeit
Schutz der Messdateien durch sicheres Dateisystem
- Prüfgerätkonfigurationen
-
3330 Series II Axial/Torsion
3330 Series II Axial/TorsionKombinierte Axial- und Torsionsbelastung mit Regelung der Rotation und des Drehmoments
3330 Series II Dental Wear
3330 Series II Dental WearDie ElectroForce®-Prüfgeräte 3330 in der Konfiguration zur Bestimmung des Verschleißes von Zahnersatz eignen sich ideal zur Bestimmung des Ermüdungsverhaltens und der Verschleißeigenschaften dieser von Natur aus spröden Materialien, beispielsweise vollkeramischer Zahnkronen.
3330 Series II Multi-specimen Fatigue
3330 Series II, zur Untersuchung des Ermüdungsverhaltens an mehreren Proben Prüfung mehrerer Proben zur Bestimmung der Ermüdungseigenschaften und des Ausfalls durch individuelle Lastmessungen
Prüfgerät zur Untersuchung des Ermüdungsverhaltens an mehreren Proben
