plan partitionné
Fracture des arêtes plus tardive, pour des mesures de rhéologie non linéaire sans précédent.
Le nouvel accessoire de cône et plan partitionné (CPP, pour Cone and Partitioned Plate) ARES-G2 étend les capacités d’essai pour les matériaux hautement élastiques à de hauts niveaux de déformation tant en oscillation qu’en cisaillement continu. La géométrie du CPP est une modification de la configuration d’essai cône-et-plan classique dans laquelle seule la partie centrale de la plaque est couplée à la mesure de contrainte. Cela crée un « anneau de garde » de l’échantillon autour de la zone de mesure active, ce qui retarde les effets de rupture au bord et permet de mesurer des déformations plus importantes sur les matériaux élastiques. La régulation de température uniforme et stable est assurée par le four à convection forcée (FCF). L’accessoire CPP est unique à l’ARES-G2 dont il étend les avantages aux essais de cisaillement oscillatoire à grande amplitude (LAOS) et à la rhéologie des polymères.
Caractéristiques et avantages :
- Géométrie unique pour les essais LAOS et la rhéologie des polymères
- Le FCO assure un contrôle de température stable et réactif de -150 °C à 600 °C
- Plaque supérieure de 10 mm reliée au transducteur
- Une plaque annulaire de 25 mm entoure la plaque de 10 mm et représente un « anneau de protection »
- La géométrie inférieure consiste en un cône de 25 mm/0,1 radian
- Facilité d’installation, d’alignement et de nettoyage
- Réduction considérable des effets de découpage des échantillons
- Suppression de la dépendance envers l’opérateur, pour une reproductibilité accrue
Technologie :

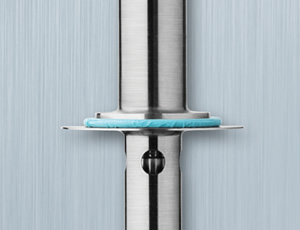

La géométrie en cône et plan partitionné consiste en une plaque annulaire de 25 mm avec un arbre creux fixé au cadre de l’ARES-G2. Une plaque de 10 mm située au centre de l’espace annulaire constitue la surface de mesure active fixée aux transducteurs de force de serrage/normale. La géométrie inférieure consiste en un cône de 25 mm/0,1 radian. Étant donné que la mesure est effectuée au niveau de la plaque interne de 10 mm, les données ne sont pas affectées lors du début de la fracture des arêtes, ce qui offre des possibilités sans précédent de tester le cisaillement oscillant à grande amplitude (LAOS) et le cisaillement régulier de matériaux tels que les melts de polymères. En outre, l’arête de l’échantillon au niveau de la surface de mesure est exposée à une quantité infinie du même matériau. L’influence du découpage de l’échantillon en est donc considérablement réduite, ce qui améliore la reproductibilité des données et minimise la dépendance envers l’opérateur. Enfin, la géométrie nécessite un alignement minimal et est facile à démonter pour nettoyage.
Mesures LAOS
Mesures LAOS
Les modules de cisaillement fondamentaux et les intensités harmoniques relatives sont présentés ci-dessous en fonction de l’amplitude de déformation du polyéthylène basse densité (LDPE), mesurée respectivement avec une plaque à cône standard et à plan partitionné. Jusqu’à 80 % de déformation, les résultats des plaques CPP et standard sont comparables. Au-delà de 80 %, les modules de cisaillement des plaques standard signalés sont inférieurs à ceux de la géométrie du CPP. Dans la configuration d’essai cône-et-plan classique, la fracture des arêtes compromet l’état de l’échantillon, ce qui provoque des mesures de valeurs de module erronées pour les déformations élevées. Le CPP est moins affecté par ces artefacts et permet de recueillir des données fiables jusqu’à 3000 % de déformation. Les intensités harmoniques concordent, bien qu’une fracturation sévère disqualifie les modules de cisaillement au-dessus de 80 % de déformation.
Mesures de viscosité transitoire et de force normale
Mesures de viscosité transitoire et de force normale
Le plan partitionné fournit également des résultats d’état non transitoire plus cohérents pour les déformations élevées. Avec la configuration de plan partitionné, la force normale mesurée est le résultat de la différence entre la 1ère et la 2ème contraintes normales. Il est possible d’extraire la 2ème différence de contrainte normale à partir à la fois des expériences avec des géométries en cône et plan partitionné.
