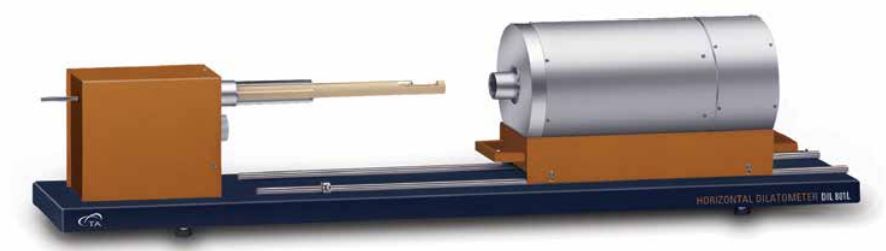

가장 광범위한 일상적인 열 팽창 측정에 적합한 DIL 801 및 DIL801L은 수평 구성된 단일 시료 팽창계입니다. DIL 801은 진공 또는 불활성 기체 상태에서의 측정용으로 설계되었으며 DIL 801L은 대기 상태에서 측정용으로 설계되었습니다. 따라서 DIL 801L은 공기 중에서 가공되는 경우가 많은 세라믹 재료의 측정에 적합합니다.
기능
- 수평 푸시로드 팽창계
- -160 ~ 2,300 ℃
- 교체 가능한 가열로
- 단일 시료 작업
- 일상적인 평가
| 801 | 801L | |
| 시료 길이 | 0 ~ 50mm | 0 ~ 50mm |
| 시료 직경: | 최대 14 ~ 20mm | 최대 14 ~ 20mm |
| 시료 홀더 재질: | 용융 실리카, Al203, 사파이어, 흑연, 텅스텐 | 용융 실리카, Al203 |
| 길이 변화: | 4mm | 4mm |
| 길이 분해능: | 10nm | 20nm |
| 온도 분해능: | 0.05℃ | 0.1℃ |
| α 정확도: | 0.03x 108K’1 | 0.05 x 104 K’1 |
| 대기 조건: | 진공, 불활성 기체, 공기 | 공기 |
| 작동 모드: | horizontal | horizontal |
| 온도 범위: | -160°C ~ 2300°C(가열로 -160°C ~ 1650°C, 유형별) | -160°C ~ 1650°C(가열로 유형별) |
| 접촉력: | 0.02 ~ 1N, 조절 가능 | 0.02 ~ 1N, 조절 가능 |
수평 가열로 구성은 최적의 온도 균일성을 보장하며 대류 관련 공기 흐름을 배제합니다. 고분해능 LVDT를 통해 고감도 변위 측정을 수행하므로 가장 미세한 열 팽창도 쉽고 정확하게 측정할 수 있습니다. DIL801/801L의 측정 헤드는 열적으로 안정적이며 충격의 영향을 받지 않습니다.
-160 ~ 2300°C의 가열 범위와 특별한 온도 요구에 부합하는 가열로를 사용할 수 있습니다. 이러한 가열로는 간편하게 교체할 수 있으며 여러 가열로를 단일 장비에서 사용할 수도 있습니다. 해당 온도 범위에 적합한 열 센서 또는 고온계 유형을 선택해야 정확한 온도 측정이 가능합니다. 정확한 온도 측정을 위해 열 센서는 가장 근접한 기준 위치에 배치됩니다. 모든 상황에서 섞이거나 고체 상태 확산이 발생할 수 있는 금속에는 접촉하지 않도록 적절한 주의가 필요합니다.
불활성 측정 시스템은 다양한 재료에서 사용할 수 있습니다. 이러한 시료 튜브, 베어링, 푸시로드는 해당 측정 요구 사항에 맞게 간편하게 교체할 수 있습니다. 시료와 시스템의 상호 작용을 방지하기 위해 이러한 측정 시스템 재질에는 용융 실리카, Al2O3, 사파이어, 흑연, 텅스텐이 사용됩니다. 또한 장비 성능의 보정과 검증을 위해 인증된 기준 재료를 사용할 수도 있습니다.

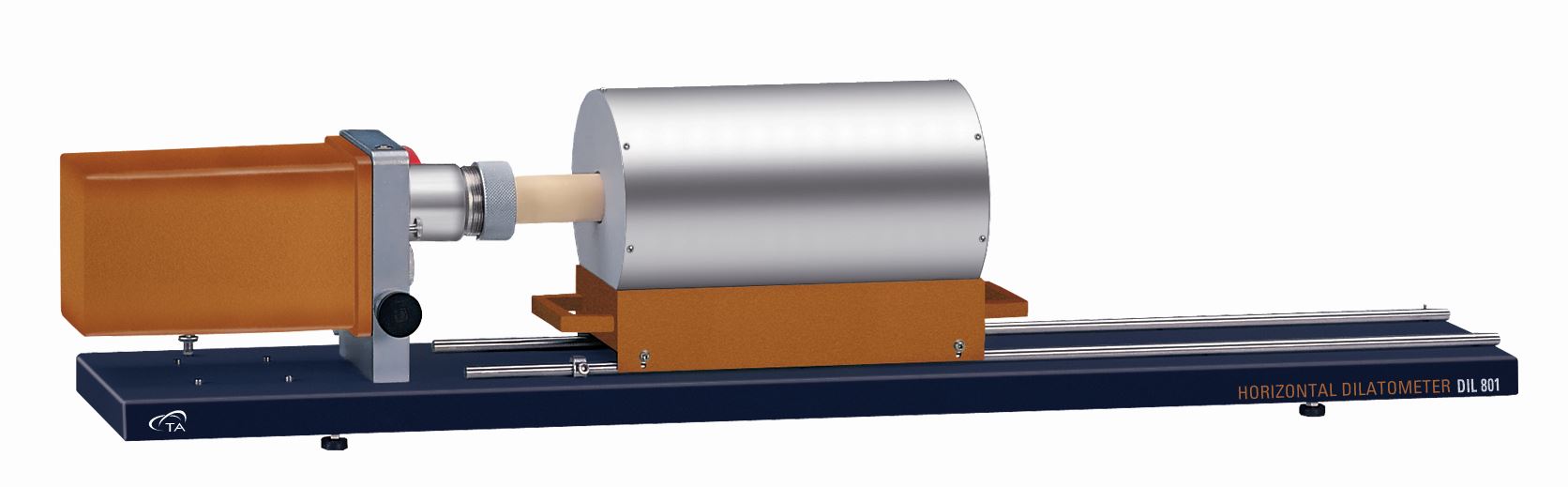

DIL 801 사진 갤러리
