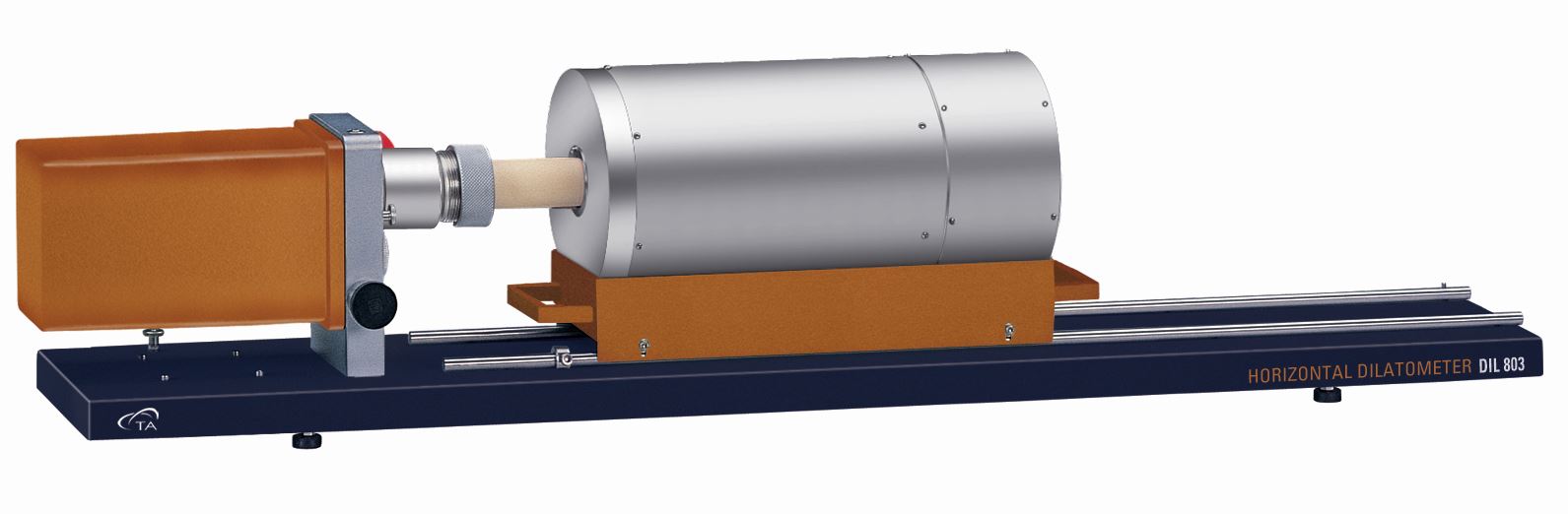

DIL 803 Dual Sample Dilatometer

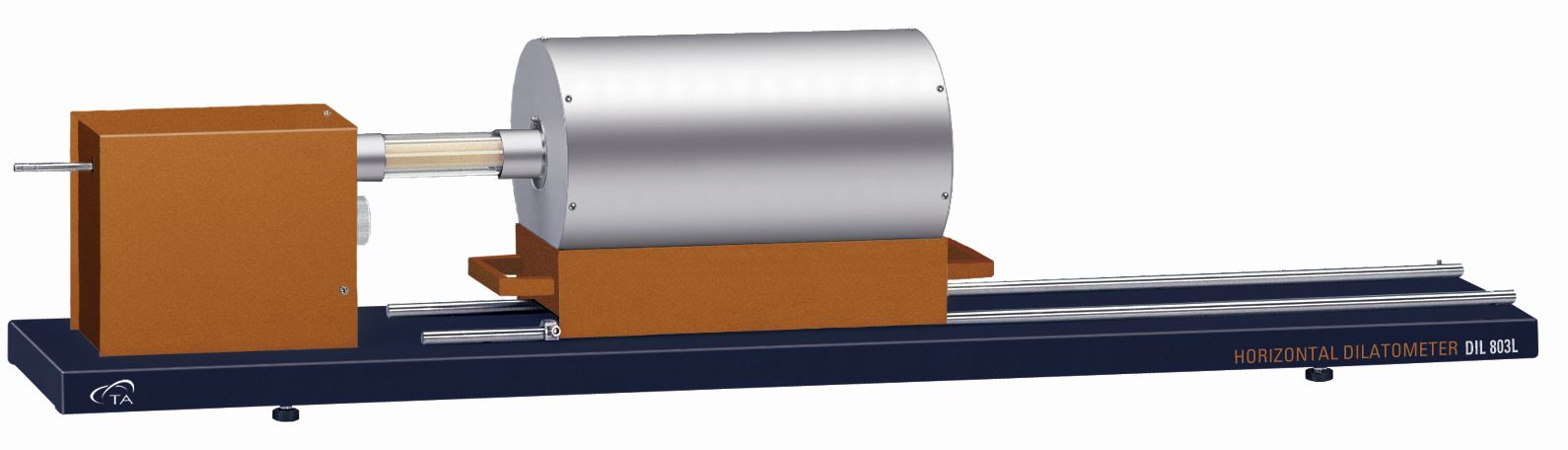

샘플 처리량을 극대화하기 위해 , DIL 803 DIL 803L 은 두 개의 샘플 동시 작동 을 제공합니다. DIL803 및 DIL 803L 은 측정 시스템 의 팽창 의 영향을 저감 하고 동적 온도 조건에서 측정 정밀도를 향상 준 차동 측정 불활성 기준 샘플 과 함께 동작 할 수있다. DIL 803은 진공 또는 불활성 기체 상태에서의 측정용으로 설계되었으며 DIL 803L은 대기 상태에서 측정용으로 설계되었습니다. 따라서 DIL 803L은 세라믹 재료의 측정에 적합합니다.

수평 가열로 구성은 최적의 온도 균일성을 보장하며 대류 관련 공기 흐름을 배제합니다. High sensitivity displacement measurements are made using a high resolution LVDT, guaranteeing that even the smallest thermal expansion events are measured accurately. DIL803/803L의 측정 헤드는 열적으로 안정적이며 충격의 영향을 받지 않습니다.

DIL 803/803L은 두 시료를 동시에 측정할 수 있으므로 시료 처리량이 증대됩니다. Alternatively, the DIL 803/803L may operate as a quasi-differential dilatometer, in which to improve measurement accuracy one of the sample positions is used for an inert reference material as a system expansion correction.

측정 예

An example of the two samples measurement benefit is shown in the above data. This example,shows the thermal expansion of the glaze on a ceramic body. This glaze is a thin film and so must be measured while applied to the ceramic body. 측정 시 세라믹 요소의 영향을 없애기 위해 유약이 도포되지 않은 세라믹을 도포된 부분과 동시에 측정해야 했습니다. 도포되지 않은 세라믹으로 인해 열 팽창이 전체 측정에서 제거되어 유약 치수 변화에 대한 정량적 측정 결과만 남게 됩니다.

DIL 803 and DIL 803L can be configured with a number of different furnaces ranging from -160 to 1720°C. These furnaces can be easily exchanged and multiple furnaces can be used with a single instrument. 해당 온도 범위에 적합한 열 센서 또는 고온계 유형을 선택해야 정확한 온도 측정이 가능합니다.

불활성 측정 시스템은 다양한 재료에서 사용할 수 있습니다. 이러한 시료 튜브, 베어링, 푸시로드는 해당 측정 요구 사항에 맞게 간편하게 교체할 수 있습니다. 시료와 시스템의 상호 작용을 방지하기 위해 이러한 측정 시스템 재질에는 용융 실리카, Al2O3, 사파이어, 흑연, 텅스텐이 사용됩니다. 또한 장비 성능의 보정과 검증을 위해 인증된 기준 재료를 사용할 수도 있습니다.
