아스팔트 테스트용 건조 아스팔트와 FastTrack
아스팔트 테스트에 사용하는 새로운 Discovery 시리즈 DSR(Dynamic Shear Rheometer, 동적 전단 레오미터)은 TA Instruments의 최신 세대 회전 레오미터입니다. 특허받은 자석식 베어링 디자인과 우수한 드래그 컵 모터 기술을 결합한 만큼 DHR(Discovery 하이브리드 레오미터)은 견고한 패키지에서 뛰어난 성능을 제공합니다. 사용하기 편리한 FastTrack 소프트웨어 패키지를 이용하는 DSR은 ASTM 및 AASHTO 준수 테스트용으로 독점 설계한 것으로, 루틴 테스트를 진행할 때 작업자를 직관적으로 안내하므로 교육이 최소화됩니다. DSR에는 다양한 모듈식 구성을 장착하여 QC 실험실 시험부터 고급 연구 개발까지 폭넓은 테스트에 활용할 수 있습니다. 예컨대 편리하고 빠른 건조 아스팔트 시스템, ETC(온도조절 오븐), 펠티에 및 전기 가열식 동심 실린더, 비틀림 및 마찰 테스트용 구조부 등에 사용할 수 있습니다.
최신 하드웨어와 사용하기 쉬운 소프트웨어가 만난 TA Instruments의 Discovery 시리즈 DSR은 아스팔트 업계의 요구 조건에 특별히 맞춘 종합적 패키지를 제공합니다. 열분석 및 유변물성 장비의 세계 리더인 TA Instruments가 뒷받침하는 Discovery 하이브리드 레오미터는 액세서리를 완비하고 있어 현재와 미래 ASTM 및 AASHTO 표준의 요건을 충족하거나 뛰어넘습니다.
Dry Asphalt Accessory
TA Instruments의 Dry Asphalt 시스템은 아스팔트 테스트 실험실의 독특한 요건을 위해 특별히 설계되었으며, SHRP, ASTM 및 AASHTO 요건을 충족합니다. 해당 시스템은 시료의 수직 온도 gradient의 제거를 통해 가장 균일하고 정확한 시료 온도를 제공하기 위해 신속하게 반응하는 상부 펠티에 평판(UPP) 및 나사 삽입 평판을 포함한 하부 계단식 펠티에 평판으로 구성됩니다.
해당 시스템은 독립형이고 상부 펠티에 평판, 계단식 나사 삽입 하부 펠티에 평판, 8mm 및 25mm 평행 평판 각 2세트 및 아스팔트 시료 mold를 포함합니다.
Other Configurations
TA Instruments offers a full suite of environmental control systems and test geometries to satisfy the widest range of test requirements. In addition to the standard configurations, custom geometries for the development of novel and new test methods are also available by request.
Environmental Test Chamber
Peltier Concentric Cylinder
기능 및 장점
- AASHTO T315, T350, M332, TP-101, TP-123, T316, ASTM D7175, D7405 준수
- Smart Swap™ 기술
- 넓은 온도 범위:
- 건조 아스팔트 액세서리 -40 °C*~150°C
- 환경 테스트 체임버(ETC) -160°C~600°C
- 펠티에 동심 실린더 -20 °C*~150°C
- 건식 아스팔트 시스템의 주요 특징:
- 수직 온도 변화 제거
- 펠티에 액체 냉각, 순환기 또는 가스 냉각 옵션과 호환
- 최적의 열 전달을 위한 특허받은 열 분산기 기술
- 열평형 시간 대폭 축소
- 아스팔트 테스트를 위한 턴키 시스템에는 다음이 포함됩니다.
- 상부 펠티에 평판
- 하부 계단식 나사 삽입 펠티에 평판
- 8mm 및 25mm 평행 평판
- 시료 mold
- 시료 트리밍, 평판 제거 도구 및 환경 덮개(건식 아스팔트 시스템에만 해당)
- 4mm 평판 사용 가능(옵션)
- FastTrack 소프트웨어가 안내하는 자동 온도 보정
*적절한 냉각 장치 사용

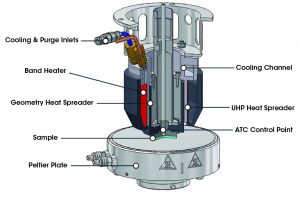

모든 레오미터 온도 조절 장치의 실제 테스트는 보고된 시스템 온도에 대한 시료 반응을 비교하기 위한 것입니다. 이 평가는 밀착 접촉 가열식 하부 펠티에 장치와 상부 비접촉 가열 장치를 결합한 경우에 특히 중요합니다. 이 경우 상판이 바닥판보다 더 느리게 가열됩니다. 상판과 바닥판의 가열 속도가 다르기 때문에 시료 온도는 보고된 시스템 온도와 큰 차이가 납니다. 다른 회사의 시스템에서는 시료 반응이 온도 프로파일보다 지연되므로 사용자가 시스템 기반의 열 평형 시간을 결정하고 긴 지연을 프로그래밍해야 합니다. 이 문제는 TA의 고유한 UHP 디자인으로 상판과 바닥판 온도를 지속적으로 조절하고 일치시킴으로써 없앴습니다. 이러한 정확한 반응은 다음 그림의 단순한 진동 시간 스윕 측정에 나와 있습니다.
이 그림은 아스팔트 결합제 시료에 실시한 테스트이며, 연방 표준에 따라 온도가 설정점에서 0.1°C 이내로 완전히 평형을 이루기 전까지 테스트를 진행할 수 없습니다. 이 데이터는 복합 점도 반응이 보고된 온도 프로파일을 정확히 따름을 보여주며 온도가 0.1°C 이내에 있는 한 설정점과 실제 시료 온도 사이에 지연이 없음을 증명합니다. 아스팔트 결합제의 점도가 완전히 평형을 이루어 이후 20분이 지나도 점도에 변화가 나타나지 않습니다. 상판과 바닥판 온도 및 가열 속도를 일치시킴으로써 TA는 가장 선진적이고 정확한 비접촉 가열 기술을 제공합니다.
TA Instruments는 DHR 회전 레오미터에서 아스팔트 결합제를 테스트하고 등급을 분류하기에 최적화된 전용 소프트웨어 패키지인 FastTrack을 소개합니다. 작업자를 염두에 두고 신중하게 설계한 FastTrack은 직관적이고 사용하기 쉬운 그래픽 인터페이스와 더불어 아스팔트 시료의 유변물성 테스트와 관련된 일련의 AASHTO 및 ASTM 테스트로 구성되어 있습니다. 처음부터 새롭게 설계한 직관적인 인터페이스는 맥락에 적절한 지침과 동영상을 통해 테스트 절차 내내 작업자를 시각적으로 안내합니다. 눈에 띄는 시각적 신호는 장비의 현재 상태를 한눈에 보여줍니다.
FastTrack은 유연한 구성을 갖추고 있어 테스트 요구 사항에 맞도록 완벽하게 최적화할 수 있습니다. 예를 들어 오리지널 결합제, RTFO(롤링 박막 오븐), PAV(압력 노화 용기) 시료 테스트가 여기에 해당하며 MSCR(Multiple Step Repeated Creep), LAS(Large Amplitude Sweep), BYET(Binder Yield Energy Test) 같은 표준 테스트는 물론 자동 온도 보정, Cannon 표준 검증 테스트도 지원합니다. 각 테스트에서 이 소프트웨어는 표준에 정의된 합격/불합격 기준을 근거로 자동으로 데이터를 평가하고 기록 및 감사 보고서를 작성합니다.
