Tecnología patentada para la plataforma de xenón más potente y sensible

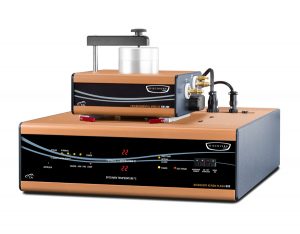

El Discovery Xenon Flash 200+ cuenta con una fuente patentada High Speed Xenon-Pulse DeliveryTM (HSXD) y un Light PipeTM anamórfico multifacético. Juntas, estas ópticas brindan un pulso de luz de potencia insuperable e intensidad uniforme a la muestra al tiempo que evitan el destello del soporte de la muestra. Solo el diseño de xenón de alta energía de TA Instruments es capaz de analizar muestras con un diámetro de 25,4 mm en un rango de temperatura de -175 ° C a 900 ° C. El uso de muestras grandes disminuye los errores asociados con la falta de homogeneidad y permite mediciones representativas de materiales compuestos pobremente dispersos. La plataforma DXF está diseñada para programas de investigación y desarrollo, así como para control de producción.
Funciones de DXF 200+
- Sistema de temperatura subambiente con sistema de enfriamiento de nitrógeno líquido de alta eficiencia y detectores PIN de estado sólido para un control de temperatura preciso y estable a un nivel líder en la industria de -175˚C.
- Las bandejas de muestreadores automáticos fácilmente intercambiables pueden acomodar hasta doce muestras de 12,7 mm de diámetro o seis muestras de 25,4 mm de diámetro, además de muchos más tamaños y formas.
- La carga de PIN controlada por software se puede ajustar para mantener un contacto perfecto independientemente del grosor de la muestra.
- El sistema patentado de entrega de pulsos de xenón de alta velocidad proporciona un 50% más de energía que los diseños de la competencia para obtener el mayor grado de precisión en la más amplia gama de muestras, independientemente del grosor o la conductividad térmica.
- Amplia variedad de bandejas de muestras que se adaptan a múltiples tamaños de muestra (hasta 25,4 mm), formas y accesorios especiales (líquidos, polvos, laminados, películas, etc.) para una máxima flexibilidad de prueba de muestras.
- Light Pipe ™ patentado para la recolección y colimación más efectiva de luz y entrega homogénea de radiación a la muestra.
- Puede analizar muestras con un diámetro máximo de 25,4 mm de diámetro para facilitar la preparación y el manejo de la muestra, así como obtener mejores resultados para materiales no homogéneos.
- Mapeo de pulsos en tiempo real para una difusividad térmica superior de materiales delgados y altamente conductores.
- Diseñado para cumplir con los métodos de prueba estándar de la industria, que incluyen: ASTM E1461, ASTM C714, ASTM E2585, ISO 13826, ISO 22007-Part4, ISO 18755, BS ENV 1159-2, DIN 30905 y DIN EN821
Fuente Flash
| Tipo | Xenón, de sobremesa |
| Energía de pulsos (variable) | Variable hasta 15 Joules |
| Ancho de pulso | 400 µs a 600 µsec |
| Óptica de transferencia patentada | Guía de brazo Light Pipe |
Horno
| Rango de temperatura de muestra | De -175 ° C a 200 ° C |
| Atmósfera | Aire, inerte, vacío (50 mtorr) |
Detección
| Rango de difusividad térmica | De 0,01 a 1000 mm2/s |
| Rango de conductividad térmica | De 0,1 a 2000 W/(m*K) |
| Adquisición de datos | 16 bits |
Exactitud
| Difusividad térmica | ±2,3% |
| Conductividad térmica | ±4% |
Repetibilidad
| Difusividad térmica | ±2,0% |
| Conductividad térmica | ±3,5% |
Muestra
| Redonda | 8; 10; 12,7, 25,4 mm de diámetro |
| Cuadrada | 8 y 10, 12,7 mm de longitud |
| Espesor máximo | 10 mm |
Automuestreador
| Tipo | Carrusel de doce posiciones |
Límite de temperatura más bajo disponible: -175 ˚C
Límite de temperatura más bajo disponible: -175 ˚C
El DXF 200+ cuenta con un horno que incluye un sistema de enfriamiento de nitrógeno líquido eficiente para un control de temperatura estable y preciso de -175 ˚C a 200 ˚C. Solo el DXF 200+ es capaz de probar las propiedades de gestión térmica de los materiales a -175˚C, lo que lo convierte en la opción clara para los científicos interesados en el rango criogénico.
Detección de temperatura mejorada desde el detector PIN de estado sólido
Detección de temperatura mejorada desde el detector PIN de estado sólido
El DXF 200+ cuenta con un detector de PIN dual único que proporciona una sensibilidad y un tiempo de respuesta óptimos a temperaturas inferiores a la ambiente. La amplitud de la señal medida a -175 ° C por el detector PIN, en contacto directo con la muestra, es típicamente cinco veces mayor que la señal a la temperatura detectable más baja de un detector IR tradicional, que es típicamente de 25 ° C. Esto elimina la necesidad de amplificar la señal requerida para los detectores de infrarrojos MCT que operan a temperatura ambiente o por debajo de ella. El resultado es un termograma mejorado con mayor relación señal-ruido, mayor precisión de la capacidad calorífica específica y mediciones de conductividad térmica, y un conjunto de datos confiables para un análisis posterior a la prueba sin esfuerzo.
Fuente patentada de alta velocidad Xenon-Pulse DeliveryTM (HSXD)
Fuente patentada de alta velocidad Xenon-Pulse DeliveryTM (HSXD)
El DXF 200+ incluye la fuente patentada High Speed Xenon-Pulse DeliveryTM (HSXD). Con sus 15 julios de energía, el flash producido por el HSXD es el flash más potente y uniforme de todos los sistemas de xenón disponibles en el mercado.
Gran diámetro de muestra de 25,4 mm para un fácil manejo de la muestra
Gran diámetro de muestra de 25,4 mm para un fácil manejo de la muestra
Ningún otro proveedor puede ofrecer la capacidad de analizar muestras de hasta 25,4 mm de diámetro en un rango de temperatura tan amplio. Las muestras más grandes son más fáciles de preparar y manipular, garantizan datos más representativos y reproducibles y proporcionan mejores resultados para compuestos o materiales dispersos de manera no homogénea.
Mapeo de pulsos en tiempo real
Mapeo de pulsos en tiempo real
El sistema de mapeo de pulsos en tiempo real tiene en cuenta el efecto de ancho de pulso finito y las pérdidas de calor, que son primordiales para la precisión de los datos, especialmente cuando se miden materiales delgados y altamente conductores.
Temperatura más baja con la relación señal / ruido más alta
Temperatura más baja con la relación señal / ruido más alta
El sistema de mapeo de pulsos en tiempo real tiene en cuenta el efecto de ancho de pulso finito y las pérdidas de calor, que son primordiales para la precisión de los datos, especialmente cuando se miden materiales delgados y altamente conductores.
Temperatura más baja con la relación señal / ruido más alta
La creciente demanda de nuevos materiales de alto rendimiento para las industrias aeroespacial y de defensa ha impulsado la demanda de instrumentación de Difusividad Flash con un rango de temperatura más bajo y una mejor calidad de datos. El detector de PIN dual de estado sólido puede funcionar hasta una temperatura de -175 ˚C líder en la industria con una calidad de datos excelente.
La figura de la parte superior derecha demuestra la calidad de la relación señal / ruido (SNR) del DXF200 + a temperaturas criogénicas. Incluso a -175 ˚C, la amplitud de la señal medida directamente es aproximadamente cinco veces mayor para el detector PIN de estado sólido que para una señal de detector IR tradicional a temperatura ambiente.
Datos consistentes de -175 ° C a 900 ° C
Datos consistentes de -175 ° C a 900 ° C
A menudo, los materiales de alto rendimiento deben caracterizarse desde temperaturas extremadamente bajas hasta altas. El gráfico de la parte inferior derecha muestra un material de referencia de cobre de alta conductividad térmica (OFHC) sin oxígeno en el que se midió la conductividad térmica de -175 ˚C a 900 ˚C con DXF200 + y DXF 900.
Todas las medidas caen dentro de ± 1,5% de los valores de referencia. Tenga en cuenta la concordancia de los valores entre ambiente y 200 ˚C
La plataforma de software comprobada para datos de análisis de flash precisos y sencillos
Todos los instrumentos de pulso láser Discovery incluyen el software FlashLine™ para el control de instrumentos y el análisis de datos. El software basado en Microsoft Windows cuenta con un formato basado en tablas para una programación sencilla de los parámetros experimentales en la interfaz de control de instrumentos. El monitoreo en tiempo real permite la evaluación inmediata de la calidad de los datos y el rendimiento de los instrumentos durante cada prueba. Las rutinas del módulo de análisis de datos les proporcionan a los usuarios herramientas de análisis avanzadas, que incluyen modelos para la corrección de la pérdida de calor tanto en conducción como en radiación.
Al estar integrado con el sistema de medición de corrección de ancho, FlashLine determina la forma exacta del pulso de láser, en comparación con el tiempo, para realizar la corrección de ancho y forma de pulso. También identifica el origen del flash cero y permite la corrección del efecto de pulso finito que es fundamental para garantizar mediciones precisas para muestras finas y materiales de alta difusividad. Además, TA Instrument desarrolló la herramienta de evaluación “Goodness of Fit” que permite al usuario seleccionar los mejores resultados calculados por diferentes modelos de difusividad térmica.
Características del software:
- Segmentos de temperatura ilimitada con saltos de aumento de calor definidos por el usuario
- Energía láser seleccionable por el usuario para cada muestra por segmento de temperatura
- Análisis de datos de cualquier segmento ya completado durante la prueba
- Determinación del calor específico mediante método comparativo
- Opción de selección y promedio automáticos de disparos múltiples
- Corrección del componente de radiación de muestras transparentes y traslúcidas
- Optimización automática del nivel de energía del flash
- Opción de salto de muestras y criterios de precisión
- Función de zoom rápido para segmentos X e Y
- Tablas y gráficos de difusividad térmica, calor específico y conductividad térmica como una función de temperatura
- Cálculos de todos los modelos durante la prueba que también están disponibles al completar la prueba
Los modelos estándar incluyen:
- Gembarovic para corrección de la pérdida de calor multidimensional y regresión no lineal
- Goodness of Fit para obtener la mejor selección de resultados del modelo
- Centro de gravedad de pulso para determinar t0
- Longitud de pulso y corrección de forma
- Análisis de dos y tres capas
- En plano
- Modelos principales: Clark y Taylor, Cowan, Degiovanni, Koski, Cuadrados mínimos, Logarítmico, De momento, Heckman, Azumi y Parker
Accesorios especiales
Los instrumentos láser y de flash de luz de xenón representan la vanguardia en la investigación y el desarrollo de materiales de alto rendimiento y el estudio de las propiedades de gestión térmica. A menudo, los accesorios con tamaños y formas estándar simplemente no son suficientes para probar esa muestra especial o material innovador.
En cooperación con usuarios avanzados de prestigiosos laboratorios, TA dispone de una gama de portamuestras desarrollados específicamente para el análisis de:
- Líquidos
- Polvos
- Pastas
- Prueba en plano de películas delgadas con alta conductividad
- Prueba en plano de laminados
Con el número cada vez mayor de nuevos materiales que requieren caracterización por transferencia de calor, TA se compromete a trabajar con nuestros clientes en el desarrollo de accesorios para cumplir con sus requisitos de prueba únicos.
