Permite la caracterización de fluidos electro-reológicos (ER) con voltajes de hasta 4000 V utilizando geometrías de cilindros concéntricos o platos paralelos.

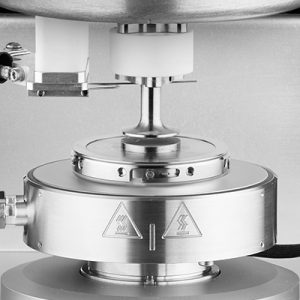

Accesorio de electro-reología (ER)
Los fluidos electro-reológicos, o “ER”, son suspensiones de partículas no conductoras sumamente finas en un fluido eléctricamente aislado. Estos materiales muestran cambios reológicos drásticos y reversibles cuando se aplica el campo eléctrico. El accesorio de ER del reómetro híbrido Discovery (DHR, Discovery Hybrid Rheometer) permite la caracterización de fluidos electro-reológicos (ER) con voltajes de hasta 4000 V utilizando geometrías de cilindros concéntricos o platos paralelos. El accesorio está disponible para todos los modelos de DHR y los sistemas de temperatura compatibles, incluidos los reconocidos plato Peltier (con un rango de temperatura que va de -40 °C a 200 °C) y cilindro concéntrico Peltier (con un rango de temperatura que va de -20 °C a 150 °C). Un generador de funciones y formas de onda personalizado permite al usuario programar una amplia gama de perfiles de voltaje directamente en el software TRIOS. Los perfiles de voltaje incluyen lo siguiente: voltaje constante, voltaje tipo escalón, voltaje tipo rampa, funciones de voltaje de onda senoidal, funciones de voltaje de onda triangular y funciones de onda con desviaciones de corriente continua (CC). No existen limitaciones para el tipo de experimentos reológicos que se pueden realizar con este accesorio. También se incluye con el accesorio un blindaje protector de policarbonato con interbloqueos de disparo para proporcionar seguridad contra los choques eléctricos.
Características y beneficios
- Tecnología Smart Swap™
- Fácil instalación y desmontaje
- Compatible con el plato Peltier y el cilindro concéntrico Peltier
- Platos de 25 mm y 40 mm de diámetro con aislante cerámico
- Rotor del cilindro concéntrico de 28 mm de diámetro conforme a las normas DIN
- Amplio rango de voltaje: 4000 voltios de corriente continua (VCC), 4000 voltios de corriente alterna (VCA) (8000 V de pico a pico)
- Sistemas de temperatura compatibles
- Plato Peltier: de -40 °C a 200 °C
- Cilindro concéntrico Peltier: de -20 °C a 150 °C
- Totalmente programable desde el software TRIOS
- Programación de perfil de voltaje flexible que incluye lo siguiente:
- voltaje constante
- voltaje tipo escalón, voltaje tipo rampa
- funciones de voltaje de onda senoidal
- funciones de voltaje de onda triangular
- Funciones de onda con desviaciones de CC
aplicaciones;
Step Voltage on Starch Suspension under Steady Shear
Voltaje tipo escalón en la suspensión de almidón en condiciones de esfuerzo de corte constante
Una solución de almidón al 10 % en aceite de silicona muestra cambios drásticos y reversibles en la estructura cuando se le aplica alto voltaje. La figura muestra una viscosidad que depende del tiempo con un voltaje de CC variable, de 500 a 4000 V, aplicado durante 100 s. La prueba reológica subyacente es una velocidad constante a 1 s-1, lo que minimiza la perturbación del proceso de estructuración. Cuando se aplica un campo eléctrico, la polarización de las partículas de almidón en el aceite de silicona aislante conduce a la formación de cadenas de partículas de almidón, que se alinean entre las placas de electrodos. Esta orientación es responsable del gran aumento de la viscosidad. El tiempo de alineación de las partículas depende de la viscosidad del líquido en suspensión y de la resistencia del campo eléctrico. Debido a que, a la velocidad de corte aplicada, la deformación del proceso de estructuración no se elimina completamente, se observa una viscosidad máxima cuando se logra un equilibrio dinámico entre la formación y la ruptura de las cadenas de partículas alineadas.
Sinusoidal Voltage Oscillation under Steady Shear
Oscilación sinusoidal de voltaje en condiciones de esfuerzo de corte constante
Los materiales electro-reológicos demuestran respuestas interesantes a los perfiles de voltaje de CA. La figura de la derecha muestra la respuesta de la viscosidad a una velocidad de corte constante cuando un voltaje de CA con un valor máximo de 4000 V y una frecuencia de 0,01 Hz se aplica a un almidón en suspensión de aceite. Con la aplicación de este perfil eléctrico, se puede observar que la viscosidad cambia con el doble de la frecuencia del voltaje, o en otras palabras, se encuentra en fase con el valor absoluto del voltaje. Este comportamiento se produce debido a que la viscosidad es independiente del signo del voltaje. Cuando el campo eléctrico tiene voltaje cero, la viscosidad tiene el valor más bajo.
- Descripción
-
Accesorio de electro-reología (ER)
Los fluidos electro-reológicos, o “ER”, son suspensiones de partículas no conductoras sumamente finas en un fluido eléctricamente aislado. Estos materiales muestran cambios reológicos drásticos y reversibles cuando se aplica el campo eléctrico. El accesorio de ER del reómetro híbrido Discovery (DHR, Discovery Hybrid Rheometer) permite la caracterización de fluidos electro-reológicos (ER) con voltajes de hasta 4000 V utilizando geometrías de cilindros concéntricos o platos paralelos. El accesorio está disponible para todos los modelos de DHR y los sistemas de temperatura compatibles, incluidos los reconocidos plato Peltier (con un rango de temperatura que va de -40 °C a 200 °C) y cilindro concéntrico Peltier (con un rango de temperatura que va de -20 °C a 150 °C). Un generador de funciones y formas de onda personalizado permite al usuario programar una amplia gama de perfiles de voltaje directamente en el software TRIOS. Los perfiles de voltaje incluyen lo siguiente: voltaje constante, voltaje tipo escalón, voltaje tipo rampa, funciones de voltaje de onda senoidal, funciones de voltaje de onda triangular y funciones de onda con desviaciones de corriente continua (CC). No existen limitaciones para el tipo de experimentos reológicos que se pueden realizar con este accesorio. También se incluye con el accesorio un blindaje protector de policarbonato con interbloqueos de disparo para proporcionar seguridad contra los choques eléctricos.
- Especificaciones
-
Características y beneficios
- Tecnología Smart Swap™
- Fácil instalación y desmontaje
- Compatible con el plato Peltier y el cilindro concéntrico Peltier
- Platos de 25 mm y 40 mm de diámetro con aislante cerámico
- Rotor del cilindro concéntrico de 28 mm de diámetro conforme a las normas DIN
- Amplio rango de voltaje: 4000 voltios de corriente continua (VCC), 4000 voltios de corriente alterna (VCA) (8000 V de pico a pico)
- Sistemas de temperatura compatibles
- Plato Peltier: de -40 °C a 200 °C
- Cilindro concéntrico Peltier: de -20 °C a 150 °C
- Totalmente programable desde el software TRIOS
- Programación de perfil de voltaje flexible que incluye lo siguiente:
- voltaje constante
- voltaje tipo escalón, voltaje tipo rampa
- funciones de voltaje de onda senoidal
- funciones de voltaje de onda triangular
- Funciones de onda con desviaciones de CC
- Aplicaciones
-
aplicaciones;
Step Voltage on Starch Suspension under Steady Shear
Voltaje tipo escalón en la suspensión de almidón en condiciones de esfuerzo de corte constante
Una solución de almidón al 10 % en aceite de silicona muestra cambios drásticos y reversibles en la estructura cuando se le aplica alto voltaje. La figura muestra una viscosidad que depende del tiempo con un voltaje de CC variable, de 500 a 4000 V, aplicado durante 100 s. La prueba reológica subyacente es una velocidad constante a 1 s-1, lo que minimiza la perturbación del proceso de estructuración. Cuando se aplica un campo eléctrico, la polarización de las partículas de almidón en el aceite de silicona aislante conduce a la formación de cadenas de partículas de almidón, que se alinean entre las placas de electrodos. Esta orientación es responsable del gran aumento de la viscosidad. El tiempo de alineación de las partículas depende de la viscosidad del líquido en suspensión y de la resistencia del campo eléctrico. Debido a que, a la velocidad de corte aplicada, la deformación del proceso de estructuración no se elimina completamente, se observa una viscosidad máxima cuando se logra un equilibrio dinámico entre la formación y la ruptura de las cadenas de partículas alineadas.
Sinusoidal Voltage Oscillation under Steady Shear
Oscilación sinusoidal de voltaje en condiciones de esfuerzo de corte constante
Los materiales electro-reológicos demuestran respuestas interesantes a los perfiles de voltaje de CA. La figura de la derecha muestra la respuesta de la viscosidad a una velocidad de corte constante cuando un voltaje de CA con un valor máximo de 4000 V y una frecuencia de 0,01 Hz se aplica a un almidón en suspensión de aceite. Con la aplicación de este perfil eléctrico, se puede observar que la viscosidad cambia con el doble de la frecuencia del voltaje, o en otras palabras, se encuentra en fase con el valor absoluto del voltaje. Este comportamiento se produce debido a que la viscosidad es independiente del signo del voltaje. Cuando el campo eléctrico tiene voltaje cero, la viscosidad tiene el valor más bajo.
