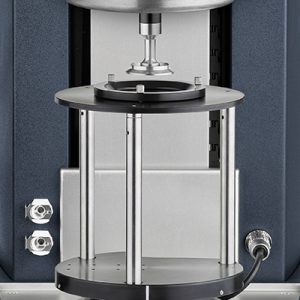

光學板附件(OPA)
OPA是開放式光學系統，可在流變實驗中使樣品結構實現基本視覺化，從而顯示有個材料在流動下的行為的重要資訊。配備硼矽酸鹽玻璃板的開放平台提供了可直接觀察樣品的透明光路。這可加深對一系列材料的理解，特別是懸浮液和乳液。該附件易於使用和安裝，可適應不同的光學系統，並可在多種流動視覺化和顯微鏡觀察下提供準確的溫度控制。
特色和優點
- Smart Swap™技術實現快速安裝
- 同時實現流變測量和直接視覺化
- 可觀察測量區域內任何位置，例如中間、邊緣或半徑中間
- 具有已獲專利的主動溫度控制的上加熱板(UHP)可提供精確的溫度測量
技術
OPA可安裝到DHR Smart SwapTM基座，並可與配備主動溫度控制的上加熱板(UHP)配合使用，以便進行-20 ℃至100 ℃的準確、直接的樣品溫度測量和控制。OPA可配合最大直徑為60 mm的錐或平行板夾具使用。
OPA具有以下任何設定：
- 開放式板：有助於自訂的開放式系統，包括一組8個M2螺紋孔，可輕鬆適應任何光學系統
- 配備模組化顯微鏡附件(MMA)的OPA：用於顯微鏡觀察的靜態光學載物台。
- 配備數字顯微鏡的OPA：高解析度數位攝像頭能夠捕捉靜止圖像或視訊。攝像頭可安裝於y-z定位臺上，以調節焦距和視野。顯微鏡的8個白色LED燈提供了樣品照明。
顯微鏡觀察

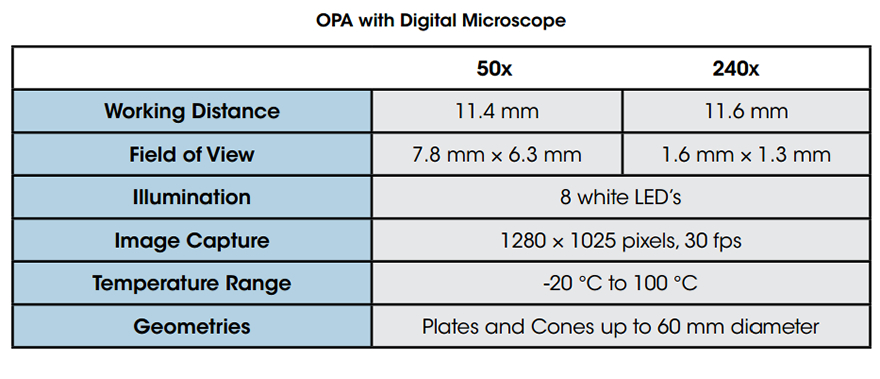

OPA with Digital Microscope
配備數字顯微鏡的OPA
下圖顯示了PDMS-PIB乳液在靜止時和剪下流動後的結構。在靜止時，乳液結構由具有多分散尺寸分佈的球狀液滴構成。以10 s-1剪下10分鐘後，較大液滴的數目減少，液滴尺寸逐漸變得更為均一。
MMA: Cross-Polarization Microscopy
MMA：正交偏振顯微鏡觀察

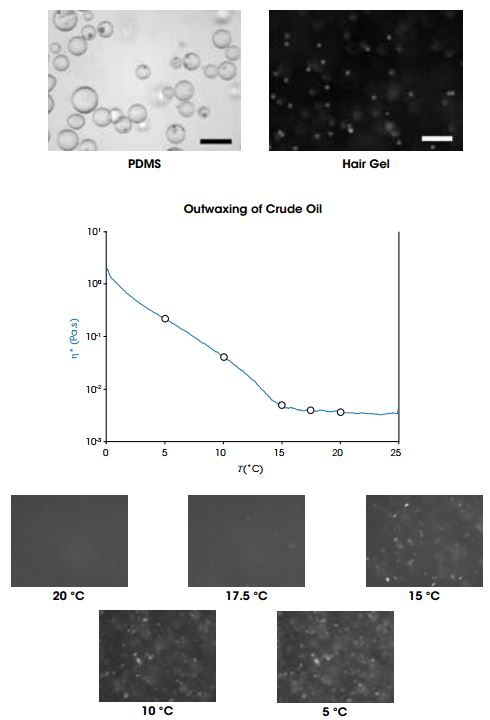

右圖顯示了用模組化顯微鏡附件擷取的正交偏振顯微鏡觀察資料。在小振幅振盪測試過程中，輕粗油樣品以1℃/min的速度從25℃冷卻到0℃。插圖顯示了樣品在實驗過程中不同階段的正交偏振顯微相片。在20℃時，樣品是均質、低黏度液體，沒有晶體特徵。隨著樣品冷卻，從15℃開始，黏度快速增加。這一過程稱為出蠟，是由樣品中長鏈碳水化合物和石蠟組分結晶導致的，並且在顯微影像中同時出現了多種晶體元素。隨著進一步冷卻，樣品黏度持續增加，同時結晶區域的數量和尺寸也一併增加。同步造影確認了觀察到的黏度增加是由於開始出現結晶導致的。這些結果突出表明顯微鏡觀察是用於研究和理解樣品結構與材料效能之間關係的強大工具。
MMA: Brightfield & Fluorescence Microscopy
MMA：明場及螢光顯微鏡觀察
以下顯微鏡相片顯示了MMA在明場和螢光顯微鏡觀察模式下的造影能力。這些影像顯示了明場造影中懸浮於聚二甲矽氧烷(PDMS)中的玻璃球，以及分散於商業護髮凝膠樣品中的螢光染色聚苯乙烯球（使用二色分離進行螢光顯微鏡觀察）。兩個樣品均使用20倍物鏡造影，比例尺=50 μm。
