SPP(표준 펠티에 평판 온도조절 장치)

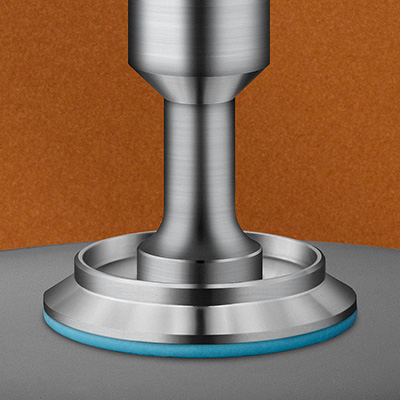

표준 펠티에 온도조절판

표준 펠티에 온도조절판은 가장 일반적으로 선택할 수 있는 사양으로, 직경 80mm 경화 표면이 제공되며 최대 감도를 위해 최대 60mm까지의 상부 평판을 수용할 수 있습니다.

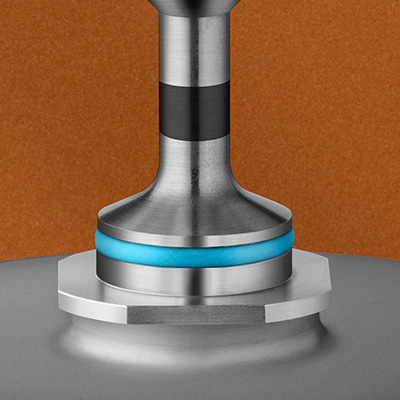

계단형 펠티에 온도조절판

계단형 펠티에 온도조절판은 평판 직경을 편리하게 교체할 수 있으며 최대 25mm 직경까지 또는 원격 시료 준비를 위한 표면을 제공합니다. 스테인리스 스틸 및 티타늄 평판을 평면, 거친 면 및 그물눈 형태로 마감하여 제공합니다.

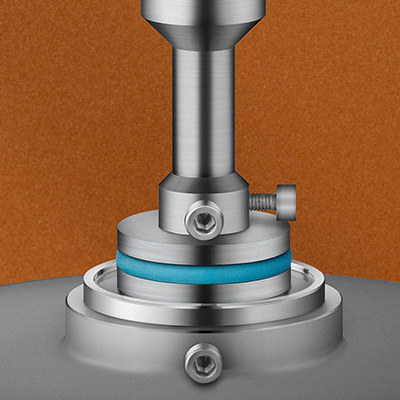

계단형 일회용 펠티에 온도조절판

계단형 일회용 펠티에 온도조절판은 열경화 또는 기타 일회 사용 용도에 적합하며, 표준 일회용 평판과 호환됩니다.

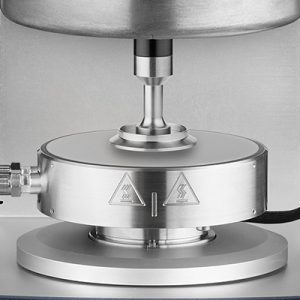

펠티에 기술

고급, 표준 및 계단형 펠티에 온도조절판은 -40°C* ~ 200°C의 온도 범위, 최고 50°C/min의 가열 속도 및 0.1°C의 온도 정확성을 제공합니다. 4개의 펠티에 온도조절장치가 매우 견고하고 단단한 표면을 지닌 직경 80mm의 얇은 구리 디스크에 직접 닿도록 배치됩니다. 정중앙에 위치한 PRT(백금 저항 온도계)가 온도를 정확하게 측정 및 제어합니다. 이러한 독특한 디자인을 통해 직경 80mm의 표면 전체에 걸쳐 신속하고 정밀하며 균일한 온도 제어가 가능합니다. 따라서 최대 직경 50mm까지의 표준 측정부 구조를 사용하여 정확한 측정을 할 수 있습니다. * 적절한 카운터 냉각 시

2중 스테이지 펠티에 온도조절판 디자인

2중 스테이지 펠티에 온도조절판은 표준 카운터 냉각 옵션을 갖추고 -45°C ~ 200°C의 온도 범위를 제공하는 혁신적인 디자인이 특징입니다. 향상된 저온 감도를 제공하는 독자적인 적층식 펠티에 온도조절장치 구성과 단일 열 흡수원 온도 2°C의 전체 작동 범위에 걸친 연속 온도 조절 기능을 통합하였습니다. 따라서 이 범위까지 온도를 낮추기 위해 고가의 강력한 순환기를 사용할 필요가 없습니다.

성능

펠티에 온도 제어 장치는 보통 물과 같은 순환 유체 시스템이 heat sink에 연결돼야 합니다. 대부분의 펠티에 시스템은 단일 heat sink 온도에 대해 대략 100°C의 연속되는 온도 범위를 갖습니다. TA Instruments의 독특한 펠티에 평판 시스템의 설계는 상기 그림의 데이터로부터 확인할 수 있듯이 연속 범위를 220°C까지 확장시킵니다. 이러한 넓은 범위의 장점은 단일 테스트 중에 실제 사용할 수 있는 온도 범위의 두 배 이상이라는 것입니다.

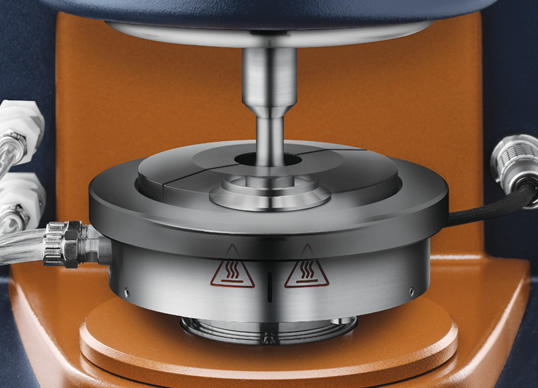

펠티에 용매 트랩 및 증발 차단기

오른쪽의 40˚C 물에 대한 데이터에 나온 대로, 용매 트랩 덮개 및 용매 트랩 측정부는 함께 내열성 증기 차단막을 형성하여 실험 중에 용매의 손실을 사실상 방지하는 역할을 합니다. 이 측정부에는 시료에 존재하는 매우 낮은 점도의 유분이나 휘발성 용매가 들어 있는 용기가 포함되어 있습니다. 용매 트랩 덮개에는 상부 측정부의 어느 부분에도 접촉하지 않고 용기 안에 담긴 용매에 들어가는 블레이드가 포함됩니다. 용매 트랩은 펠티에 온도조절판 표면 바로 위에 놓으며 절연된 센터링 링이 있어서 완벽한 위치에 빠르고 쉽게 시료를 로딩할 수 있습니다. 용매 트랩은 절연 모델에서도 사용할 수 있습니다. 자세한 내용은 열차단 덮개 섹션을 참조하십시오.

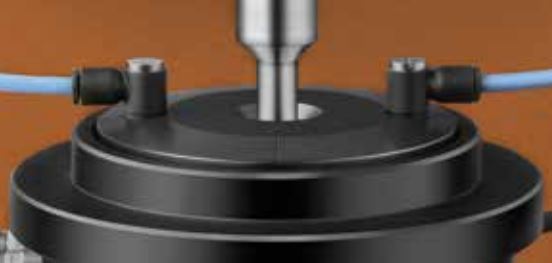

퍼지 가스 덮개

퍼지 가스 온도조절 덮개는 직경 4mm의 압축 피팅을 갖춘 경질 알루마이트 재질의 2개로 분할된 덮개입니다. 절연 위치 링이 있어서 정밀하고 쉽게 덮개의 위치를 잡을 수 있습니다. 이 덮개는 질소를 사용하여 시료 영역을 퍼지해서 실온 이하에서 수행하거나 시료가 건조되는 것을 막기 위해 가습 퍼지를 사용하는 실험 중에 응결을 방지하는 데 이상적입니다.

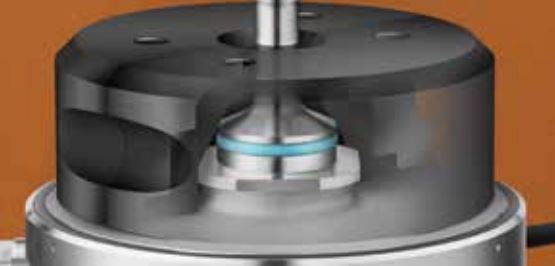

열차단 덮개

열차단 덮개는 양극처리된 알루미늄 코어를 절연 외장재로 둘러싼 구조입니다. 알루미늄 코어가 상부 측정부를 가열하여 시료 전체에 균일한 온도를 제공합니다. 덮개는 표준 모델과 용매 트랩 모델에서 제공됩니다. 표준 덮개는 최대 25mm 평판까지 수용 가능하며 모든 펠티에 온도조절판 모델에서 사용할 수 있습니다. 오일, 코킹제, 에폭시 및 아스팔트 결합재 등과 같이 건조에 강한 시료에서는 온도 범위를 -10°C ~ 90°C 사이에서 사용할 것을 권장합니다. 절연 용매 트랩 덮개는 표준 펠티에 온도조절판 및 최대 직경 60mm까지의 측정부 구조에서 사용 가능합니다. 상기와 동일한 온도 범위에서 낮은 점도의 재료를 실험하는 경우는 사용하는 것이 좋으며 증발 방지 기능이 추가된 장치도 있습니다. 열 차단 측정부 구조는 두 덮개 모두에서 사용하는 것이 권장됩니다.

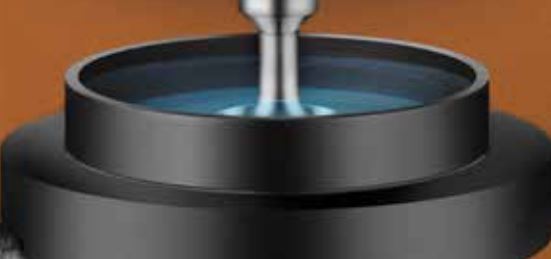

펠티에 액체 침적 링

펠티에 액체 침적 링을 사용하면 액체에 완전히 잠긴 상태로 시료를 측정할 수 있습니다. 액체 침적 링은 모든 펠티에 온도조절판 모델과 호환되며 펠티에 온도조절판 상부에 쉽게 장착됩니다. 유체를 밀봉하기 위한 고무 링이 제공됩니다. 이 사양은 하이드로겔 특성 연구에 적합합니다.

펠티에 온도조절판 덮개

평판 표면이 손상될 수 있는 경우 또는 측정 중에 미끄러질 수 있는 시료인 경우 등의 용도에 다양한 펠티에 온도조절판 덮개를 사용할 수 있습니다. 재질은 스테인리스 스틸, 경질 알루마이트 및 티타늄이 있습니다. 그물눈 및 샌드블라스트 펠티에 덮개를 사용하면 시료가 미끄러지지 않도록 방지할 수 있습니다. 덮개는 용액 트랩과 호환됩니다.

펠티에 온도조절판 카메라 뷰어

카메라 뷰어를 스트리밍 비디오 및 이미지 캡처 소프트웨어와 연결하여 사용할 수 있습니다. 소프트웨어에 실시간 이미지를 표시할 수 있으며, 이미지를 데이터 분석 중에 순차적으로 볼 수 있도록 각 데이터 포인트와 함께 저장할 수 있습니다. 카메라 뷰어는 장시간 무인 가동되는 실험에서 데이터 무결성을 육안으로 검사할 때 적합합니다.
