Q400 TMA
Le premier au monde en analyse thermique. Performances, facilité d’utilisation et fiabilité.
Le Q400 est un produit de sixième génération proposé par le leader mondial de l’analyse thermique. Ses performances, sa facilité d’utilisation et sa fiabilité démontrent effectivement notre longue expérience dans la conception d’instruments novateurs pour effectuer des mesures mécaniques de précision sur une large plage de température.
Le Q400EM est un analyseur thermomécanique (TMA) de recherche aux normes de l’industrie dont la flexibilité des modes opératoires, des sondes d’essai, des montages et des signaux disponibles est sans égal. Le mode amélioré du Q400EM permet, dans le cadre d’expérimentations dynamiques, de mesurer des modules de perte et de conservation complexes, en plus de la version TMA”3 modulé, pour laquelle des composantes de déplacement réversibles et irréversibles sont disponibles. Il constitue la solution idéale pour la recherche, l’enseignement et le contrôle qualité, grâce
à ses performances inégalées.
| Plage de température (max.) | -150 à 1 000 °C |
| Précision en température | ±1 °C |
| Temps de refroidissement du four (refroidissement à l’air) | <10 mn pour passer de 600 °C à 50 °C |
| Taille d’échantillon maximale – solide | 26 mm (L) x 10 mm (P) |
| Taille d’échantillon maximale – mode opératoire statique sur film/fibre | 26 mm (L) x 1 mm (E) x 4,7 mm (l) |
| Mode opératoire dynamique (Q400 EM uniquement) | 26 mm (L) x 0,35 mm (E) x 4,7 mm (l) |
| Précision de mesure | ±0,1 °A |
| Sensibilité | 15 nm |
| Résolution de déplacement | <0,5 nm |
| Dérive de ligne de base dynamique | <1 pm (-100 à 500 °C) |
| Plage de force | 0,001 à 2 N |
| Résolution de force | 0,001 N |
| Fréquence (Q400 EM uniquement) | 0,01 à 2 Hz |
| Régulation de débit massique | Incluse |
| Atmosphère statique ou à débit régulé | Gaz oxydants inertes ou réactifs |
| Standard | Incluse |
| Contrainte/déformation (Q400 EM uniquement) | Incluse |
| Fluage (Q400 EM uniquement) | Incluse |
| Relaxation en contrainte (Q400 EM uniquement) | Incluse |
| TMA dynamique (DTMA) (Q400 EM uniquement) | Incluse |
| TMATm modulé (MTMAN) (Q400 EM uniquement) | Incluse |

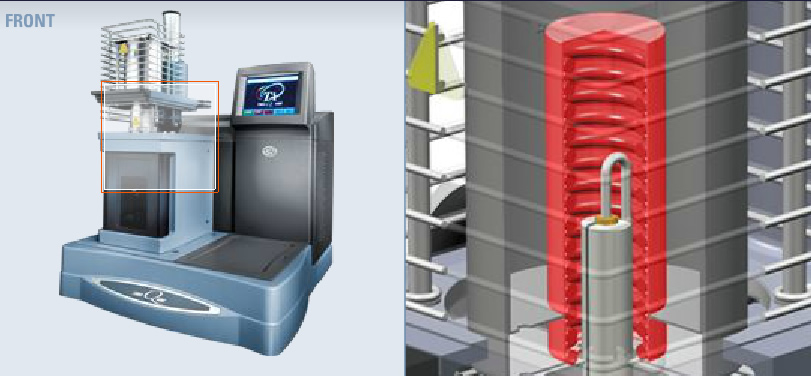

Furnace
FOUR
- Déplacement vertical commandé par logiciel
- Conception hautes performances pour contrôle exact et précis de la température/vitesse de chauffage.
- Le réservoir de refroidissement permet un refroidissement passif (par ex. au LN2) ou un refroidissement mécanique.
- La conception robuste garantit une longue durée de vie.

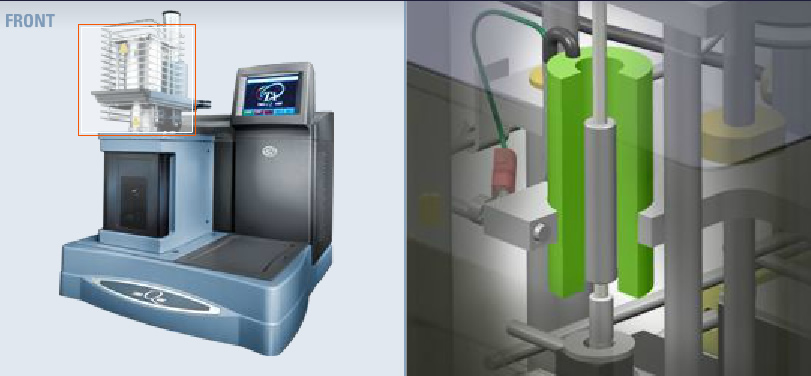

Sample Chamber
CHAMBRE À ÉCHANTILLON
- Architecture ouverte, pour faciliter le chargement de l’échantillon et le positionnement de la sonde.
- Le débit de gaz de purge est mesuré par un régulateur de débit massique numérique, pour obtenir des débits précis.
- Le thermocouple à échantillon est flexible et peut être placé afin de permettre une mesure optimale de la température.
Force Motor
MOTEUR FORCE
- Moteur sans contact et sans frottement garantissant une faible complaisance et une commande de force optimale.
- Plage de force étendue (0,001 – 2N)
- Chargement de force programmable par logiciel

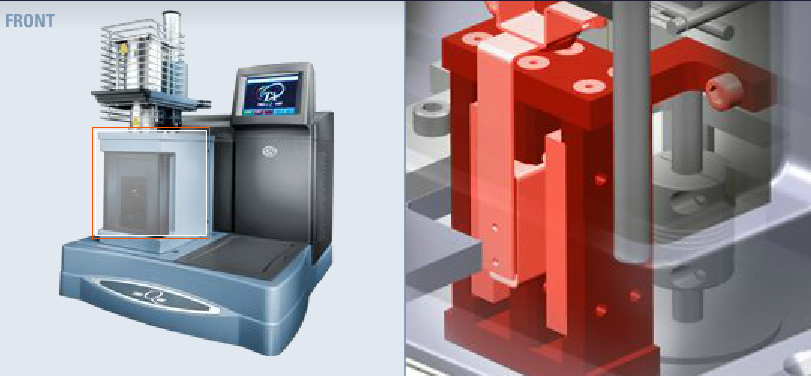

Transducer
TRANSDUCTEUR
- Le transducteur différentiel variable linéaire (LVDT) à noyau mobile génère un signal de sortie très précis directement proportionnel aux variations de dimension.
- Réponse fiable sur une plage de température étendue.
- Le positionnement en dessous du four élimine les effets des gradients thermiques.
Standard (Q400/Q400EM)
Standard (Q400/Q400EM)
- Force constante, température graduelle
- Mesure du coefficient de dilatation thermique (CTE)
- Mesure de la température de fléchissement sous charge (DTUL)
- Mesure du point de ramollissement de matériaux

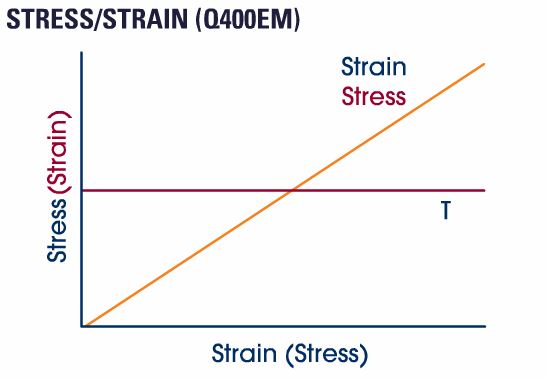

Stress/Strain (Q400EM)
Contrainte/déformation (Q400EM)
- Contrainte (ou déformation) graduelle mesure de la déformation (ou la contrainte) résultante.
- Mode mini-dynamomètre
- Calcul du module
- Détermination de la limite d’élasticité
Creep & Stress relaxation(Q400EM)
Récupération au fluage et relaxation en contrainte (Q400EM)
- Modes d’essais de phénomènes transitoires
- La contrainte (ou la déformation) est maintenue constante sur une durée déterminée.
- Détermination des propriétés de déformation/récupération(fluage)
- Déterminer du module de relaxation rapporté au temps (relaxation des contraintes)
- Excellent outil de prévision des propriétés de matériaux

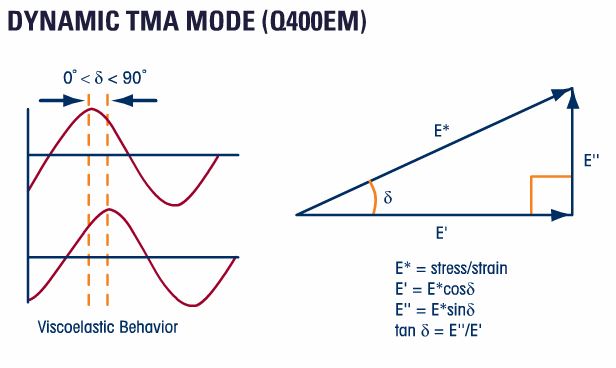

Dynamic TMA Mode (Q400EM)
Mode TMA dynamique (Q400EM)
- Mode d’essai de type DMA
- Une force sinusoïdale est appliquée à l’échantillon.
- Le déphasage entre l’onde de déformation et l’onde sinusoïdale (d) est mesuré.
- Permet de déterminer le module de conservation (E’), le module de perte (E”) et l’angle de perte rapportés à la température, au temps ou à la contrainte.
Modulated TMA Mode (400EM)
Mode TMA modulé (400EM)
- Une modulation de température sinusoïdale est appliquée à l’échantillon.
- Permet de calculer les composantes réversibles et irréversibles des variations de dimension.
- La composante réversible est utile pour détecter les transitions vitreuses subtiles.
- La composante irréversible inclut les relaxations en contrainte et autres procédés cinétiques.
Compression
Compression
- L’échantillon est mesuré entre deux plaques parallèles.
- L’échantillon est soumis à une force statique, à variation graduelle linéaire ou dynamique.
- La température est régulée graduellement ou maintenue constante.
- Mode à usage général de qualité
- Permet de mesurer le module de compression.

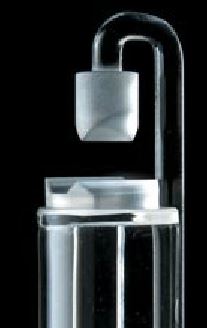

Expansion
Dilatation
- L’échantillon est mesuré sur un platine plate, avec une sonde plate ou hémisphérique.
- Détermination du coefficient de dilatation thermique (CTE)
- Mesure de la transition vitreuse (Tg)

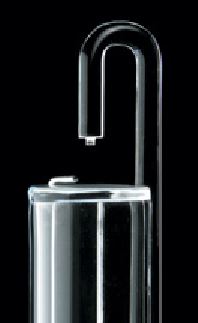

Penetration
Pénétration
- Permet d’utiliser de sondes à pointe.
- Facilite l’application de contraintes plus élevées sur l’échantillon.
- Fournit une mesure précise de la température de ramollissement, de transition vitreuse (Tg) et de fusion.
- Permet de mesurer des revêtements sans avoir à les retirer du substrat.
3-Point Bending
Flexion trois points
- Également appelée « flèche ».
- L’échantillon est soutenu au niveau de ses extrémités, avec une flexion en son centre.
- Représente une déformation essentiellement « pure » étant donné que les effets de serrage sont supprimés.
- Utilisé principalement pour les matériaux rigides et pour les mesures de déformation en température.
- Une enclume métallique à frottement réduit spéciale est disponible pour les mesures dynamiques.
Tension
Tension/traction
- Utilisé principalement pour les films et les fibres.
- Permet de mesurer l’indice de transfert, la température de transition vitreuse (Tg), de ramollissement, de vulcanisation, de réticulation, et la force de rétrécissement.
- Offre des fonctions de mini-dynamomètre.
- Permet d’effectuer des essais dynamiques pour mesurer les propriétés viscoélastiques (par ex. : E’, E”, angle de perte).
