RPAflex橡膠加工分析儀成為無轉子旋轉剪下硫化儀的新標準。除了在固定應變和頻率條件下進行固化的標準測試外，還可將RPAflex flex設定為包含可變應變、頻率、進階LAOS測試和樣品壓力測量。RPAflex 採用寬範圍扭力感應器和可變密封壓力及壓力感應器。RPAflex 採用密封式雙錐形模具，符合針對橡膠和彈性體表徵的所有相關ASTM、ISO和DIN標準。獨特的設計包括超高剛性測試架、可調直驅電機、具有選配冷卻裝置的精確溫度控制、可用的自動進樣器，以及強大的Scarabaeus控制和分析軟體，這使其成為品質控制或研發環境的理想平台。
特性
- 高解析度可變直驅電機確保了絕對應變控制
- 專有高硬度、寬扭力範圍感應器具有高靈敏性，可獲得不受噪音影響的資料
- 超高剛性測試框架確保獲得無柔量的準確資料
- 可升級至最寬範圍的試驗和測試條件
- 完全可程式設計的可變測試參數（應變、頻率、溫度和閉合壓力）
- 提供了自動進樣器，可實現無人值守操作
- 氣動鎖定測試圓筒，配有可調壓板閉合力和壓力感應器
- 使用者校準，以及使用者可更換密封件
| 頻率 | 0.1至2.0 Hz（6至120 cpm）
可選：0.001至50 Hz（6至3.000 cpm） |
| 振幅 | 標配：±0.1至±7° arc（連續）
可選：±0.005至360° arc（連續） |
| 應變 | 標配：±1.47 %至±100 %
可選：±0.07 %至±5000 % |
| 扭力 | 0.0001至25 Nm |
| 溫度 | 環境溫度至230 °C |
| 最大變溫速率 | 80°C/min (1.33°C/s) |
| 模具類型 | 密封雙錐，間隙0.48 mm |
| 樣品體積 | 4.5 cm3 |
| 壓板密封壓力 | 固定：4.5 bar
可選：2至8 bar，可調 |
| 樣品壓力 | 可選：0至8,500 kPa |
| 測試模式 | 標準方法
硫化儀/硫化，等溫和溫度漸變 可選方法 應變（掃描、偏距、LAOS） 掃頻 應力弛豫 進階（多頻、任意波形） |
| 測量的資料 | 扭力、溫度、頻率、振幅、樣品壓力（可選） |
| 計算的資料 | 標配： 超過550個製程參數，包括：ts1、TC10、TC50、TC90、S’min、S’max、焦燒時間、硫化速率和黏彈性質，包括：G’、G”,、G*、S’、S”,、S*、tan δ、η’、η”,、η*
可選： LAOS Lissajous曲線，非線性應力和應變 |
| 標準 | 標配: ASTM D5289, ISO 6502, DIN 53529
選配: ASTM D6048, D6204, D6601, D7050, D8059; ISO 13145 |
TA Instruments是提供測量黏度和黏彈性的分析儀器的全球領先供應商。這些新型橡膠測試儀器的獨特設計可提供最高品質的扭力、振幅、頻率、溫度和壓力測量和控制，從而為各個生產階段的橡膠產品設立了新的測試標準。

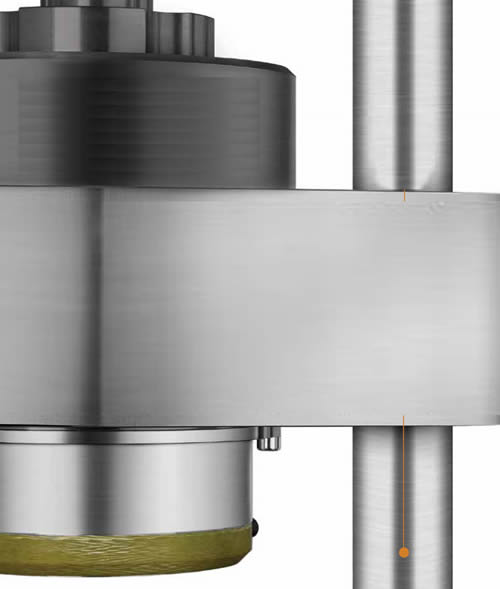

剛性測試平台
剛性測試平台
RPAflex 配備超高硬度測試框架和聯杆器，消除了儀器柔量對測試資料的影響。儀器柔量或儀器變形會使模量和扭力等所測量的性質產生錯誤的低值，還會導致不規則的應變和扭力波形訊號，以及其他錯誤。
H載入架中的大直徑鋼棒和厚聯杆器支柱使RPA flex 具有無可比擬的剛性，可防止在電機驅動樣品變形時發生儀器誤差。這一特殊設計可確保即使高度填充的完全固化橡膠也可在每個變形週期獲得可控應變。此外，無柔量系統還能夠在所有條件下獲得真正的正弦應變曲線。這可透過在Scarabaeus軟體中對變形和所測量的扭力訊號進行連續傅立葉轉換分析進行驗證。這種出色的設計還可確保平滑行進、準確對齊和垂直載入的精確施加。
直驅電機
直驅電機
強大的直接驅動電機將精確的變形施加於RPAflex.高品質流變學或動力學測量依賴恒定速率、階躍或週期性變形的精確施加。在直驅系統中消除了離合器或履帶驅動設定中存在的啟動延遲、柔量和平移損失。這種出色的電機設計使RPA flex 可確保始終向樣品施加最準確的可重複變形。
RPAflex 最有效地結合了任何橡膠流變儀中的連續可變頻率和振幅。這提供了重要的材料資訊，例如：

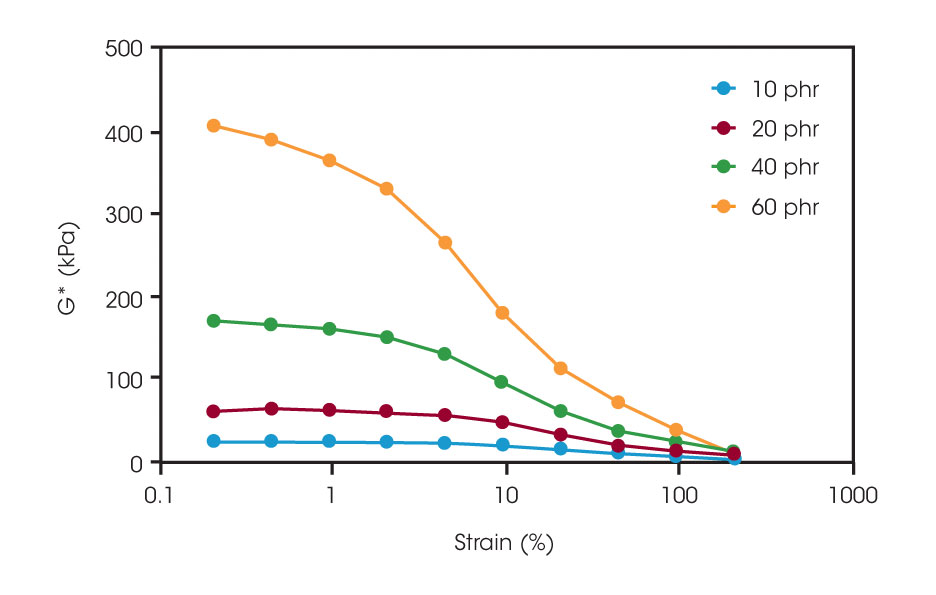

- 低應變下高填充度橡膠的線性黏彈性回應

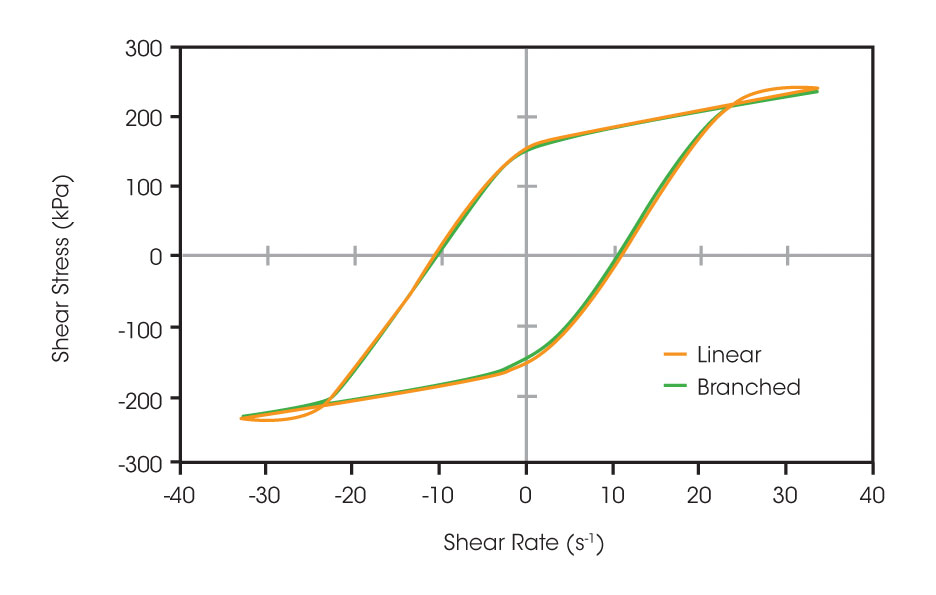

- 以高應變為特徵的極端加工和使用條件下的行為

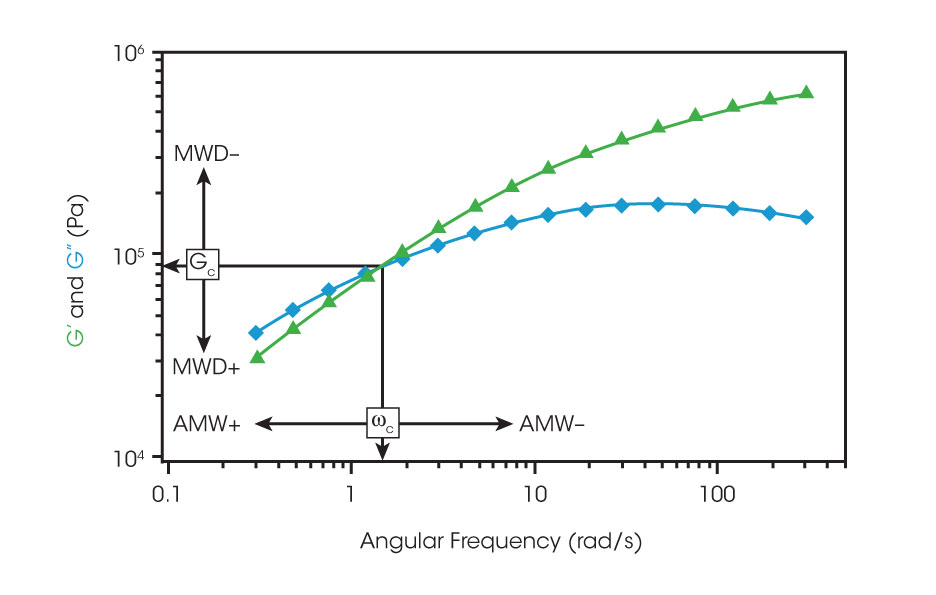

- 低頻率下的末端材料行為
- 對高頻率下測量的高速變形的回應
先進的資料處理
先進的資料處理
橡膠測試常見的複雜變形和應力-應變回應需要最先進的資料處理技術。RPAflex （來自TA Instruments）利用一流的20位編碼器和進階的資料採樣技術，根據使用每個振盪週期內90個資料點的快速傅立葉轉換(FFT)分析來進行計算。
RPAflex 能夠測量並報告扭力和位移的非線性結果。對於每個資料點均報告指示所施加的位移或所測量的扭力方面非線性結果的高次諧波，測試條件不理想時將透過簡單的指示器提示操作人員，並且儲存該資訊以便隨後進行資料驗證。
高硬度扭力感應器
高硬度扭力感應器
RPAflex 從專有的寬範圍超高硬度扭力感應器中獲益。這種耐用的無柔量裝置可準確而精密地測量最寬範圍的扭力，這將大大提高所測量扭力、模量和黏度值的精確度。
模具與轉子
模具與轉子
MDR一、RPA彎曲和RPA精華無轉子剪下流變儀採用業界標準密封腔雙錐形模具設計。這些模具是由耐用的高硬度低熱膨脹不銹鋼製成的，可最大程度減小系統柔量，以及防止間隙隨溫度的變化。這些夾具直接呈直線與下方電機相連，從而實現高精度變形控制，並且與上方扭力感應器相連，從而實現準確測量。
這些模具中安裝的直接接觸電熱器在等溫、階梯變溫和溫度漸變條件下可實現出色的溫度控制和穩定性。這種具有高度回應性的系統會在新增了冷卻樣品時快速返回到已程式設計的測試溫度，從而提供最具代表性的焦燒時間值和其他固化特性。極為耐用的使用者可更換密封件可在所有溫度和條件下實現絕對樣品密閉。
模具表面
模具表面
RPAflex 模具表面具有經過最佳化的徑向鋸齒排列，可確保即使在最高應變值下也可獲得緊密的樣品接觸。透過使用聚酯或聚醯胺膜可協助進行樣品釋放，並且無需在實驗之間對模具進行清潔。
高壓氣動系統
高壓氣動系統
RPAflex 採用高壓氣動系統來正確且可重複地密封樣品。這種大容量氣動系統在間隙封閉過程中可施加最高8 bar的標稱壓力。準確對齊和機械軸承的使用確保負載由系統高效率傳遞至樣品，並且不會造成載入架損失。實際密封壓力可直接測量並加以記錄。這種高壓自動樣品密閉可消除對操作人員的依賴，以及將測試試樣密閉緊密。對於在固化過程中發生體積增大或縮小變化的材料以及填充碳的氟橡膠等高硬度材料而言，該密封過程尤為重要。
扭力校準
扭力校準
借助認證的扭力校準裝置可輕鬆完成扭力校準。這一特性使使用者能夠直接校準儀器，從而提高資料可信度、延長執行時間，以及減少對服務工程師校準的依賴。
可獲得最寬的範圍以及測試與測試條件的組合。提供了自動進樣器，可實現無人值守操作。
流變儀自動化
流變儀自動化系統
流變儀自動化系統
所有TA Instruments無轉子硫化儀和流變儀均與高度可靠的橡膠自動化系統相容。這種基於傳送圓盤的自動進樣器可實現對橡膠樣品的無人值守測試。該自動化流變儀與Scarabaeus軟體自動化分析、統計和控制圖生成相結合，成為了生產控制過程中不可或缺的組成部分。這種更出色的資料輸送量對於在研究或產品開發環境中篩選多種配方同樣非常重要。
吸引傳遞系統
吸引傳遞系統
樣品透過使用吸引傳遞系統從自動進樣器托盤移至測試位置。該系統對形狀不理想的樣品具有高度耐受性，因此可使用來自多種來源的未固化橡膠。將樣品載入傳送圓盤上，並在另一測試正在執行時可新增更多的試樣，從而實現不間斷測試。
薄膜傳送系統
薄膜傳送系統
自動化薄膜傳送系統可移除先前測試的試樣，以及推進薄膜卷軸以準備下一次實驗。整合感應器可在卷軸到達終點時提示操作人員進行及時更換。
固化和黏彈性的振盪和瞬態測試。這些測試對於橡膠流變學領域最為常見，其提供了有關硫化和固化、黏彈性、襯墊結構、聚合物結構等資訊。
RPA和MDR儀器執行振盪，或者聚合物和橡膠性質的動態測量。這些測試提供基本扭力資訊，以及黏彈性資訊，例如儲存與損耗模量、tanδ和黏度。振盪測試廣泛用於固化或硫化的研究，以及測量綠色和固化橡膠的黏彈性、襯墊結構、聚合物結構等。
