適用於珀爾帖板的上加熱板

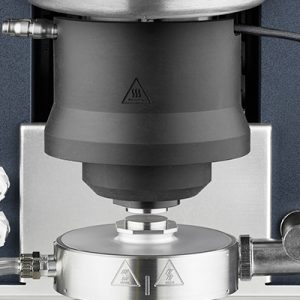

適用於珀爾帖板的上加熱板(UHP)

技術

UHP使用專利技術實現了最準確、可靠的溫度控制，建立了非接觸式加熱領域的新標準。具有整合電加熱器和液體/氣體冷卻通道的圓柱形熱傳遞單元環繞著圓柱形熱擴散器夾具。

這兩個元件非常靠近，但不接觸，可實現高效率的熱傳遞和不受干擾的扭力測量。與其他品牌設計不同，該熱傳遞單元和夾具熱擴散器之間保持著恒定的空間關係，不受測試間隙影響，從而確保了始終均一的熱傳遞。

獨特的校準功能使系統在任何加熱速率下均能使上板和下板的溫度保持一致，從而確保了使樣品兩側得到均勻加熱，並且幾乎消除了對熱平衡的需求，這可實現真正的溫度漸變實驗。常規的非接觸式上加熱器需要在直接測量的加熱器溫度和間接校準的板溫度之間進行偏距校準。已獲專利的主動溫度控制(ATC)技術可始終直接測量上板溫度，無需再制訂加熱器-板偏距表。有關更多詳情，請參見ATC技術部分。

主動溫度控制技術(ATC)

已獲專利的主動溫度控制(ATC)提供非接觸式溫度感應，可主動測量和控制上測試表面。特殊ATC拉桿內裝有鉑電阻溫度計(PRT)。此PRT的安放位置使其與上測量表面緊密接觸。溫度訊號被傳送到旋鈕中的微型PCB，然後微型PCB通過非接觸機制將溫度讀數傳送到流變儀頭部元件。通過此溫度讀數可直接控制上板的實際溫度。由於可直接測量和控制上板溫度，因此該系統比傳統系統具有更多優勢。ATC的優勢包括：更具回應性的溫度控制、沒有垂直溫度梯度，以及不需要通過複雜的校準程序和偏距表推測實際溫度。連同下板中的PRT，通過即時控制這兩個板可以相同速率改變這兩個表面上的溫度，從而實現真正的溫度漸變曲線。注：對上加熱板(UHP)和電熱板(EHP)溫度系統均提供了主動溫度控制(ATC)。
